Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CCS/UL/CE |
| หมายเลขรุ่น: | ซีรี่ส์ BL210 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | USD 50-1000per Units |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 หน่วยต่อเดือน |
| ชื่อสินค้า: | เครื่องแลกเปลี่ยนความร้อนจากแผ่นไนเคิ้ลสลัดที่มีคุณภาพสูง สําหรับระบบทําความร้อนและทําความเย็น | แอปพลิเคชันหลัก: | เครื่องเย็นน้ํามันเครื่องยนต์รถยนต์ / เครื่องแลกเปลี่ยนความร้อนแบบไฮดรอลิก |
|---|---|---|---|
| วัสดุประสาน: | ทองแดง | แบบออยล์คูลเลอร์: | แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน |

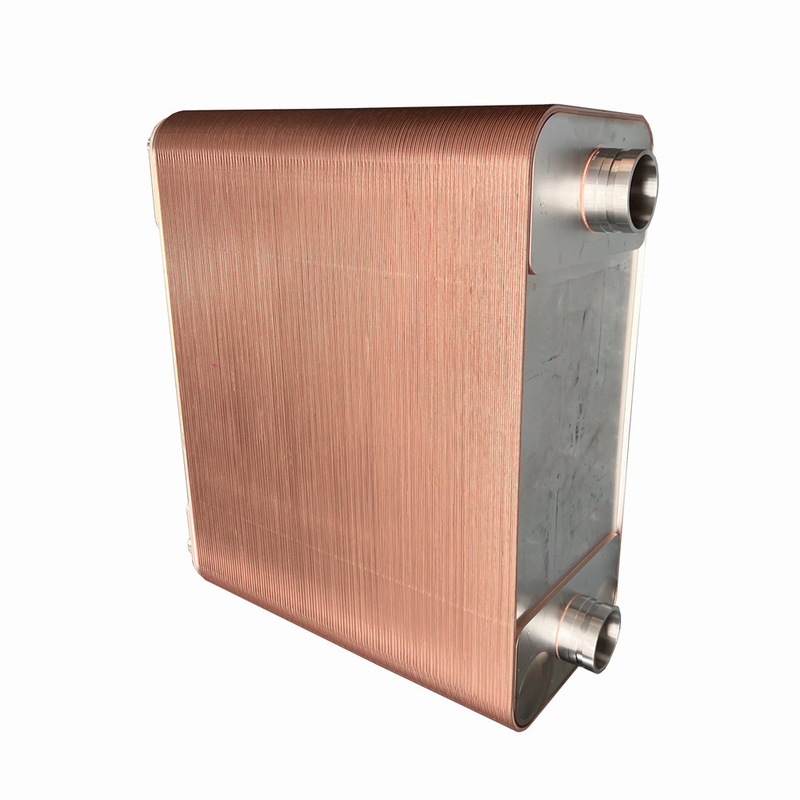

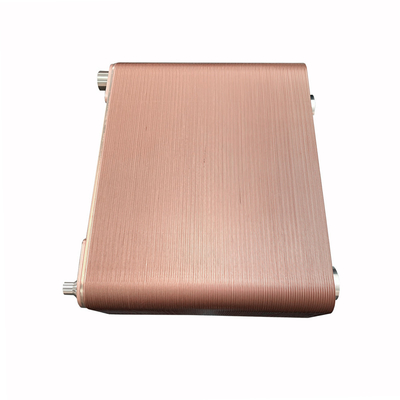

เครื่องแลกเปลี่ยนความร้อนจากแผ่นไนเคิ้ลสลัดที่มีคุณภาพสูง สําหรับระบบทําความร้อนและทําความเย็น
คําอธิบายสินค้า
หลักการทํางาน
เครื่องแลกเปลี่ยนความร้อนแผ่นผสมประกอบด้วยชุดของแผ่นเหล็กไร้สแตนเลสคอนกาวและคอนเว็กซ์ที่คัดลอก; ดังที่แสดงในรูปด้านล่าง, สองแผ่นติดกันหมุน 180 ° เพื่อสร้างช่อง,และจากนั้นทองแดงหรือนิกเกิลบริสุทธิ์จะใช้เป็นโลหะที่เติมในการผสมในเตาผสมระบายความร้อนระบายความร้อนในแผ่นที่ทําจากแผ่นเหล็กไร้ขน corrugatedช่องทางถูกสร้างขึ้นระหว่างแผ่นและการกระจายรูมมุมบนมุมทําให้สื่อสองลําดับในช่องทางจํานวนมากของจุดสัมผัสให้ความแข็งแรงทางกลที่ดีจุดสัมผัสและขอบถูกปิดด้วยทองแดงทองแดงเพื่อให้แน่ใจว่าการแยกที่สมบูรณ์แบบระหว่างสองด้านของสื่อและโลกภายนอก
คุณลักษณะการถ่ายทอดความร้อน
1โครงสร้างคอมแพคต ง่ายในการติดตั้ง
2. น้ําหนักเบา เพียงเท่ากับ 20 ~ 30% ของเปลือกและท่อแลกเปลี่ยนความร้อน
3ทนทานทนอุณหภูมิและความดันสูง
4. คอฟเฟคชั่นการสกปรกที่ต่ํา, ความวุ่นวายสูงลดคอฟเฟคชั่นการสกปรก, โดยการลดจํานวนการทําความสะอาด
5ประสิทธิภาพการถ่ายทอดความร้อนสูง การใช้น้ําน้อย
สาขาใช้งาน
อุตสาหกรรมกระดาษทอ: การใช้พลังงานความร้อนจากก๊าซเสียและขยะเหลว
อุตสาหกรรมเคมี: กระบวนการทําความร้อน, การทําความเย็น, การระเหย, การปั่น
อุตสาหกรรมพลังงาน: เป็นเครื่องเย็นน้ํามันแปลง, เครื่องเย็นน้ํามันตุรัสบิน
อุตสาหกรรมโลหะ: เช่น โลลิ่งมิลล์, เครื่องท่อต่อเนื่อง, เครื่องเย็นน้ํามันหมัก, เครื่องเย็นน้ําหมุน
ระบบทําความร้อนกลางภูมิภาค: เครื่องแลกเปลี่ยนความร้อนทําความร้อนด้วยน้ําหอม เครื่องทําความร้อนสถานีแลกเปลี่ยนความร้อนระยะกลาง เครื่องทําความร้อนน้ําระบบรอง
อุตสาหกรรมเครื่องปรับอากาศและ HVAC เช่น เครื่องระบายอากาศ, เครื่องปรับอากาศ, เครื่องอบอุ่นแก๊ส, เครื่องลดความเย็นของเหลว, เครื่องปฏิรูป, ฯลฯ
| รุ่น | BL26 |
| ความกว้าง A [มม] | 111 |
| ความสูง, B [มม] | 310 |
| ความยาว, E [mm] | 10+2.36n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 50 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 250 |
| ความดันสูงสุด [Mpa] | 3 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 8.1 |
| น้ําหนัก [kg] | 1.3+0.12n |
รุ่น
BL1
| รุ่น | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| ความกว้าง A [มม] | 78 | 76 | 111 | 124 | 111 | 191 |
| ความสูง, B [มม] | 206 | 310 | 310 | 304 | 525 | 616 |
| ความยาว, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| น้ําหนัก [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| รุ่น | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| ความกว้าง A [มม] | 246 | 307 | 321 | 429 | 248 | 322 |
| ความสูง, B [มม] | 528 | 696 | 738 | 1398 | 495 | 739 |
| ความยาว, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| น้ําหนัก [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
