ประเภทแผ่นคุณภาพสูงของเครื่องแลกเปลี่ยนความร้อน

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	Baode
ได้รับการรับรอง:	CCS/UL/CE
Model Number:	BL30 series

การชำระเงิน:

Minimum Order Quantity:	1 Units
ราคา:	USD 50-1000per Units
Packaging Details:	Plywood Box
Delivery Time:	14-18 working days
Payment Terms:	T/T
Supply Ability:	1000 Units per month

ติดต่อ

รายละเอียดสินค้า

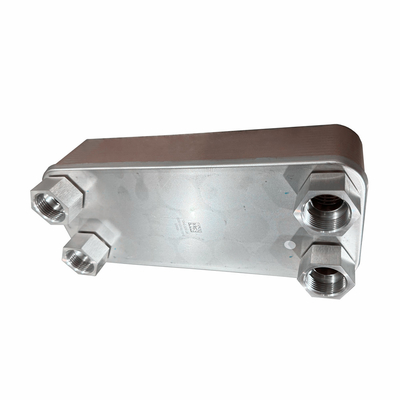

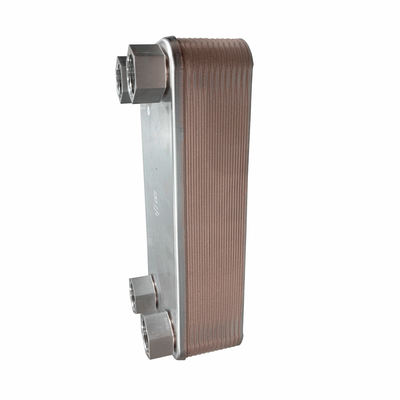

Product name:	High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger	Main application:	car engine oil cooler/hydraulic heat exchanger
Brazing material:	Copper	Oil cooler type:	Copper brazed plate heat exchanger

ประเภทแผ่นคุณภาพสูงของเครื่องแลกเปลี่ยนความร้อน

คําอธิบาย

เครื่องแลกเปลี่ยนความร้อนแผ่นทัดเหล็ก เป็นเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ พื้นคอมแพคต์ และเบา ซึ่งใช้กันอย่างแพร่หลายในหลายสาขาอุตสาหกรรมมันทําการถ่ายทอดความร้อนและแลกเปลี่ยนโดยใช้สอดสัมผัส welded และปิดระหว่างแผ่น.

อันดับแรก หลักการทํางาน
หลักการทํางานของแลกเปลี่ยนความร้อนแผ่นสับผ่าโดยหลัก ๆ เป็นพื้นฐานของกลไกการถ่ายทอดความร้อนระหว่างแผ่นแลกเปลี่ยนความร้อนที่เชื่อมต่อกันด้วยกระบวนการผสม. น้ํายาแลกเปลี่ยนความร้อนไหลผ่านช่องทางด้านหนึ่ง ในขณะที่น้ํายาเย็นไหลผ่านช่องทางด้านอื่น เมื่อของเหลวสองพบกันที่จุดสัมผัสของแผ่นความร้อนถูกโอนจากของเหลวที่มีอุณหภูมิสูงไปยังของเหลวที่มีอุณหภูมิต่ําผ่านแผ่นจบการถ่ายทอดและแลกเปลี่ยนความร้อน

สอง คุณลักษณะโครงสร้าง
1การออกแบบที่คอมแพคต์: เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสับใช้การออกแบบที่คอมแพคต์ ทําให้มันใช้พื้นที่ที่เล็กมาก เหมาะสําหรับโอกาสที่มีพื้นที่จํากัดขนาดและน้ําหนักเบากว่าและง่ายต่อการติดตั้งและบํารุงรักษา
2การถ่ายทอดความร้อนที่มีประสิทธิภาพ: เนื่องจากการสัมผัสการปั่นระหว่างแผ่นและแผ่น, ประสิทธิภาพการถ่ายทอดความร้อนที่สูงกว่าสามารถบรรลุได้.เครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมมีความสามารถในการนําความร้อนที่สูงขึ้นและความต้านทานความร้อนที่ต่ํากว่า, ทําให้มีประสิทธิภาพการใช้พลังงานของเครื่องแลกเปลี่ยนความร้อน
3ความต้านทานความดันที่แข็งแรง: เครื่องแลกเปลี่ยนความร้อนแผ่นที่เชื่อมต่อด้วยกระบวนการผสมมีความต้านทานความดันที่แข็งแรงและสามารถทนความดันสูงและสภาพอากาศสูง

ประเภทแผ่นคุณภาพสูงของเครื่องแลกเปลี่ยนความร้อน 0

รุ่น	BL26
ความกว้าง A [มม]	111
ความสูง, B [มม]	310
ความยาว, E [mm]	10+2.36n
ระยะทางด้านขวาของท่าเรือ C [mm]	50
ระยะทางด้านล่างของท่าเรือ, D [mm]	250
ความดันสูงสุด [Mpa]	3
อัตราการไหลผ่านสูงสุด [M3/h]	8.1
น้ําหนัก [kg]	1.3+0.12n

รุ่น

BL1

รุ่น	BL14	BL20	BL26	BL26C	BL50	BL95
ความกว้าง A [มม]	78	76	111	124	111	191
ความสูง, B [มม]	206	310	310	304	525	616
ความยาว, E [mm]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
ระยะทางด้านขวาของท่าเรือ C [mm]	42	42	50	70	50	92
ระยะทางด้านล่างของท่าเรือ, D [mm]	172	282	250	250	466	519
ความดันสูงสุด [Mpa]	3	3	3	3/45	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	3.6	3.6	8.1	8.1	12.7	39
น้ําหนัก [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

รุ่น	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
ความกว้าง A [มม]	246	307	321	429	248	322
ความสูง, B [มม]	528	696	738	1398	495	739
ความยาว, E [mm]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
ระยะทางด้านขวาของท่าเรือ C [mm]	174	179	188	220	157	205.2
ระยะทางด้านล่างของท่าเรือ, D [mm]	456	567	603	1190	405	631
ความดันสูงสุด [Mpa]	3	3	2.1	1.5	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	42	100	100	300	42	100
น้ําหนัก [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
