การเชื่อมทอความร้อน สแตนเลส ทองแดง ทอแผ่นแลกเปลี่ยนความร้อนราคา

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Baode
ได้รับการรับรอง:	CCS/UL/CE
หมายเลขรุ่น:	ซีรี่ส์ BL210

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	15 ยูนิต
ราคา:	USD 50-1000per Units
รายละเอียดการบรรจุ:	กล่องไม้อัด
เวลาการส่งมอบ:	14-18 วันทำการ
เงื่อนไขการชำระเงิน:	T/T
สามารถในการผลิต:	1000 หน่วยต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	การเชื่อมทอความร้อน สแตนเลส ทองแดง ทอแผ่นแลกเปลี่ยนความร้อนราคา	แอปพลิเคชันหลัก:	เครื่องเย็นน้ํามันเครื่องยนต์รถยนต์ / เครื่องแลกเปลี่ยนความร้อนแบบไฮดรอลิก
วัสดุประสาน:	ทองแดง	แบบออยล์คูลเลอร์:	แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน

การเชื่อมทอความร้อน สแตนเลส ทองแดง ทอแผ่นแลกเปลี่ยนความร้อนราคา

คําอธิบายสินค้า

หลักการทํางาน
การผสมผสานแผ่นเหล็กไร้ขัดกัน ทําให้ไม่ต้องใช้พับและแผ่นกรอบหนาวัสดุการผสมผสานปิดบรรจุเครื่องแลกเปลี่ยนความร้อนแบบผสมผสานของ Baode ถูกผสมผสานในทุกจุดสัมผัส เพื่อให้มีประสิทธิภาพในการถ่ายทอดความร้อนที่ดีที่สุดและความทนทานต่อแรงกดเนื่องจากใช้วัสดุเกือบทั้งหมดสําหรับการถ่ายทอดความร้อน, เครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมมีขนาดคอมแพ็คตินมาก และมีน้ําหนักและปริมาณการยึดตัวที่ต่ําbphe (เครื่องแลกเปลี่ยนความร้อนแผ่นทับทับ) ประกอบด้วยแผ่นเหล็กไร้สแตนเลสกระจกบาง ที่ถูกทับทับกันในระยะว่าง โดยใช้ทองแดงเป็นวัสดุทับทับหน่วยทองแดงทองเหลืองสามารถนําไปใช้ได้ในหลาย ๆ การใช้งาน สําหรับการใช้งานอาหารและการใช้งานที่เกี่ยวข้องกับของเหลวที่รุนแรง หน่วยทองเหลืองทองเหลืองทองเหลืองถูกขอ

โครงสร้างภายในของเครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยกลุ่มแผ่นและเปลือก
1กลุ่มแผ่น: ส่วนหลักของเครื่องแลกเปลี่ยนความร้อนแผ่นคือกลุ่มแผ่น ซึ่งประกอบด้วยชุดแผ่นโลหะที่ขนานกับเปลือกแต่ละแผ่นของกลุ่มแผ่นมีขอบปิดและขอบเปิดมีช่องว่างบางอย่างระหว่างแผ่น, สร้างช่องถ่ายส่งความร้อน
2. เปลือก: เปลือกคือเปลือกของกลุ่มแผ่นรอบ ๆ ซึ่งมีองค์ประกอบโครงสร้าง เช่น เครื่องหลุด, ท่อทางเข้าและทางออก และเครื่องกระจายของเหลวใช้ในการนําและกระจายการไหลของของเหลว
3ปริมณฑล: ปริมณฑลเป็นส่วนหนึ่งที่มีบทบาทในการปริมณฑลที่สัมผัสระหว่างกลุ่มแผ่นและเปลือก และรับประกันว่าสื่อความร้อนจะไม่รั่วโดยการบดและติดตั้งกลุ่มแผ่น
ในกระบวนการหนึ่ง สารสองชนิดไหลผ่านทางเข้าและทางออกของเครื่องแลกเปลี่ยนความร้อนแผ่น ตามลําดับ และสร้างการแลกเปลี่ยนความร้อนระหว่างกลุ่มแผ่น โดยทําให้มีการถ่ายทอดความร้อนของเหลวเข้าในบ้านผ่านอุปกรณ์ควบคุมการไหลของเหลว, ไหลเข้าสู่ตัวลดความร้อน แล้วเข้าไปในช่องทางแต่ละช่องทางแยกกัน ในช่องทางแต่ละช่องทาง น้ํายาจะส่งความร้อนไปยังน้ํายาตรงข้ามระหว่างกระบวนการแลกเปลี่ยนความร้อนบนผิวของแผ่นความร้อนจึงถูกปล่อยผ่านตัวลดและท่อออกวงจรนี้ซ้ําเพื่อบรรลุเป้าหมายของการถ่ายทอดความร้อน

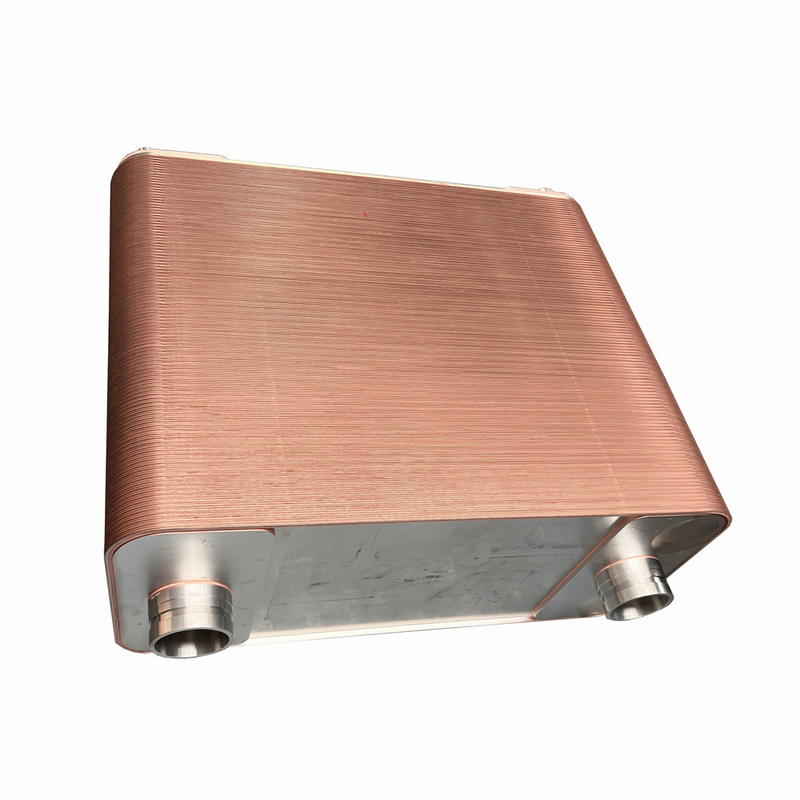

การเชื่อมทอความร้อน สแตนเลส ทองแดง ทอแผ่นแลกเปลี่ยนความร้อนราคา 0

รุ่น	BL26
ความกว้าง A [มม]	111
ความสูง, B [มม]	310
ความยาว, E [mm]	10+2.36n
ระยะทางด้านขวาของท่าเรือ C [mm]	50
ระยะทางด้านล่างของท่าเรือ, D [mm]	250
ความดันสูงสุด [Mpa]	3
อัตราการไหลผ่านสูงสุด [M3/h]	8.1
น้ําหนัก [kg]	1.3+0.12n

รุ่น

BL1

การใช้งาน
ระบบทําความร้อนน้ําสระว่ายน้ํา
ที่น่าเชื่อถือสูง, Baode แบรดเพลตแลกเปลี่ยนความร้อนถูกออกแบบเพื่อให้มีประสิทธิภาพ
และรักษาอุณหภูมิของน้ําในสระว่ายน้ําของทุก
ขนาดและความจุจากแหล่งความร้อนหลัก เช่น
โบตเลอร์ ติดตั้งพลังแสงอาทิตย์ ปั๊มความร้อน เป็นต้น

การออกแบบมาตรฐาน
โมดูลบรรจุครบครัน รวมถึง:
เครื่องแลกเปลี่ยนความร้อนจากแผ่นเหล็กไร้ขุ่น สําหรับใช้กับน้ําทะเลหรือน้ําที่เกียจเล็กน้อย (บัลเนโอเทรพี)
น้ําพุธร้อน)

วัสดุมาตรฐาน

แผ่นปิด: เหล็กไร้ขัด AISI 316

การเชื่อมต่อ: สแตนเลส AISI 316

แผ่น: เหล็กไร้ขัด AISI 316

วัสดุการผสม: ทองแดง

รายละเอียดที่ต้องการในการประกวดราคา

เพื่อให้ตัวแทนของ Baode สามารถนําเสนอราคาโดยเฉพาะเจาะจง การสอบถามควรไปพร้อมกับข้อมูลต่อไปนี้

✅ ความเร็วการไหลหรือความหนาวที่ต้องการ

โปรแกรมอุณหภูมิ

✅ คุณสมบัติทางกายภาพของของเหลวในคําถาม

ความดันการทํางานที่ต้องการ

✅ ความดันลดสูงสุดที่อนุญาต

เวลาในการจัดส่งสั้น

คุณภาพสูง

ราคาที่เหมาะสม

สร้างโดยลูกค้า

การออกแบบความรู้และการสนับสนุนลูกค้า

รุ่น	BL14	BL20	BL26	BL26C	BL50	BL95
ความกว้าง A [มม]	78	76	111	124	111	191
ความสูง, B [มม]	206	310	310	304	525	616
ความยาว, E [mm]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
ระยะทางด้านขวาของท่าเรือ C [mm]	42	42	50	70	50	92
ระยะทางด้านล่างของท่าเรือ, D [mm]	172	282	250	250	466	519
ความดันสูงสุด [Mpa]	3	3	3	3/45	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	3.6	3.6	8.1	8.1	12.7	39
น้ําหนัก [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

รุ่น	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
ความกว้าง A [มม]	246	307	321	429	248	322
ความสูง, B [มม]	528	696	738	1398	495	739
ความยาว, E [mm]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
ระยะทางด้านขวาของท่าเรือ C [mm]	174	179	188	220	157	205.2
ระยะทางด้านล่างของท่าเรือ, D [mm]	456	567	603	1190	405	631
ความดันสูงสุด [Mpa]	3	3	2.1	1.5	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	42	100	100	300	42	100
น้ําหนัก [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
