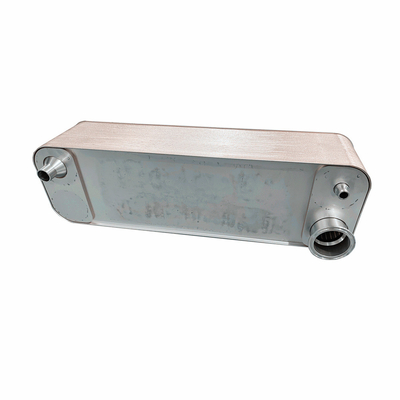

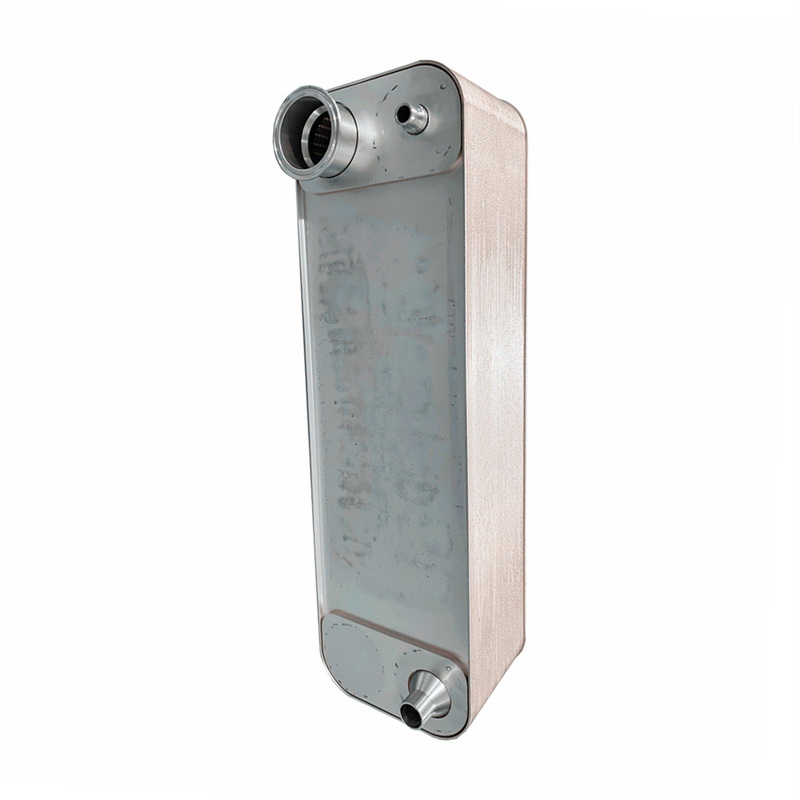

BL95 สแตนเลส ทองแดงทับแผ่นแลกเปลี่ยนความร้อนเครื่องเย็นน้ํามัน Condenser

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Baode
ได้รับการรับรอง:	CCS/UL/CE
หมายเลขรุ่น:	ซีรีย์ BL95

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ยูนิต
ราคา:	USD 50-1000per Units
รายละเอียดการบรรจุ:	กล่องไม้อัด
เวลาการส่งมอบ:	14-18 วันทำการ
เงื่อนไขการชำระเงิน:	T/T
สามารถในการผลิต:	1000 หน่วยต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	BL95 สแตนเลส ทองแดงทับแผ่นแลกเปลี่ยนความร้อนเครื่องเย็นน้ํามัน Condenser	แอปพลิเคชันหลัก:	เครื่องเย็นน้ํามันเครื่องยนต์รถยนต์ / เครื่องแลกเปลี่ยนความร้อนแบบไฮดรอลิก
วัสดุประสาน:	ทองแดง	แบบออยล์คูลเลอร์:	แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน

BL95 สแตนเลส ทองแดงทับแผ่นแลกเปลี่ยนความร้อนเครื่องเย็นน้ํามัน Condenser

คําอธิบาย

เครื่องแลกเปลี่ยนความร้อนแผ่นทัดเหล็ก เป็นเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ พื้นคอมแพคต์ และเบา ซึ่งใช้กันอย่างแพร่หลายในหลายสาขาอุตสาหกรรมมันทําการถ่ายทอดความร้อนและการแลกเปลี่ยนโดยใช้สอดคล้อง welded และปิดติดต่อระหว่างแผ่น.

อันดับแรก หลักการทํางาน
หลักการทํางานของแลกเปลี่ยนความร้อนแผ่นสับผ่าโดยหลัก ๆ เป็นพื้นฐานของกลไกการถ่ายทอดความร้อนระหว่างแผ่นแลกเปลี่ยนความร้อนที่เชื่อมต่อกันด้วยกระบวนการผสมน้ํายาแลกเปลี่ยนความร้อนไหลผ่านช่องทางด้านหนึ่ง ขณะที่น้ํายาเย็นไหลผ่านช่องทางด้านอื่น เมื่อของเหลวสองพบกันที่จุดสัมผัสของแผ่นความร้อนถูกโอนจากของเหลวที่มีอุณหภูมิสูงไปยังของเหลวที่มีอุณหภูมิต่ําผ่านแผ่นจบการถ่ายทอดและแลกเปลี่ยนความร้อน

สอง คุณลักษณะโครงสร้าง
1. การออกแบบที่คอมแพคต์: เครื่องแลกเปลี่ยนความร้อนแผ่นทับทิมใช้การออกแบบที่คอมแพคต์ ทําให้มันยึดพื้นที่ที่เล็กมาก เหมาะสําหรับโอกาสที่มีพื้นที่จํากัดขนาดและน้ําหนักเบากว่าและง่ายต่อการติดตั้งและบํารุงรักษา
2การถ่ายทอดความร้อนที่ประสิทธิภาพสูง: เนื่องจากการต่อสมาชิกระหว่างแผ่นและแผ่น, ประสิทธิภาพการถ่ายทอดความร้อนที่สูงขึ้นสามารถบรรลุได้เครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมมีความสามารถในการนําความร้อนที่สูงขึ้นและความต้านทานความร้อนที่ต่ํากว่า, ทําให้มีประสิทธิภาพการใช้พลังงานของเครื่องแลกเปลี่ยนความร้อน
3ความต้านทานความดันที่แข็งแรง: เครื่องแลกเปลี่ยนความร้อนแผ่นที่เชื่อมต่อด้วยกระบวนการผสมผสานมีความต้านทานความดันที่แข็งแรงและสามารถทนความดันสูงและสภาพอากาศอุณหภูมิสูง

BL95 สแตนเลส ทองแดงทับแผ่นแลกเปลี่ยนความร้อนเครื่องเย็นน้ํามัน Condenser 0

รุ่น	BL26
ความกว้าง A [มม]	111
ความสูง, B [มม]	310
ความยาว, E [mm]	10+2.36n
ระยะทางด้านขวาของท่าเรือ C [mm]	50
ระยะทางด้านล่างของท่าเรือ, D [mm]	250
ความดันสูงสุด [Mpa]	3
อัตราการไหลผ่านสูงสุด [M3/h]	8.1
น้ําหนัก [kg]	1.3+0.12n

รุ่น

BL1

รุ่น	BL14	BL20	BL26	BL26C	BL50	BL95
ความกว้าง A [มม]	78	76	111	124	111	191
ความสูง, B [มม]	206	310	310	304	525	616
ความยาว, E [mm]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
ระยะทางด้านขวาของท่าเรือ C [mm]	42	42	50	70	50	92
ระยะทางด้านล่างของท่าเรือ, D [mm]	172	282	250	250	466	519
ความดันสูงสุด [Mpa]	3	3	3	3/45	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	3.6	3.6	8.1	8.1	12.7	39
น้ําหนัก [kg]	0.6+0.06n	1.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

รุ่น	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
ความกว้าง A [มม]	246	307	321	429	248	322
ความสูง, B [มม]	528	696	738	1398	495	739
ความยาว, E [mm]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
ระยะทางด้านขวาของท่าเรือ C [mm]	174	179	188	220	157	205.2
ระยะทางด้านล่างของท่าเรือ, D [mm]	456	567	603	1190	405	631
ความดันสูงสุด [Mpa]	3	3	2.1	1.5	3/45	3/45
อัตราการไหลผ่านสูงสุด [M3/h]	42	100	100	300	42	100
น้ําหนัก [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	31.8+1.73n	6.5+0.37n	13+0.78n
