Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CCS/UL/CE |
| หมายเลขรุ่น: | ซีรีย์ BL95 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | USD 50-1000per Units |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 หน่วยต่อเดือน |
| ชื่อสินค้า: | เครื่องเย็นคุณภาพสูง เครื่องแลกเปลี่ยนความร้อนทองแดงความดันสูง เครื่องแลกเปลี่ยนความร้อนแผ่นทองเหลือ | แอปพลิเคชันหลัก: | เครื่องเย็นน้ํามันเครื่องยนต์รถยนต์ / เครื่องแลกเปลี่ยนความร้อนแบบไฮดรอลิก |
|---|---|---|---|
| วัสดุประสาน: | ทองแดง | แบบออยล์คูลเลอร์: | แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน |

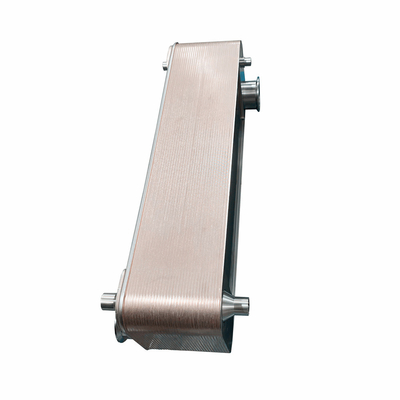

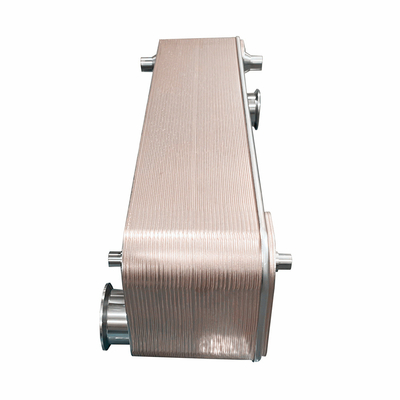

เครื่องเย็นคุณภาพสูง เครื่องแลกเปลี่ยนความร้อนทองแดงความดันสูง เครื่องแลกเปลี่ยนความร้อนแผ่นทองเหลือง
คําอธิบาย
เครื่องแลกเปลี่ยนความร้อนแผ่นทัดเหล็ก เป็นเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ พื้นคอมแพคต์ และเบา ซึ่งใช้กันอย่างแพร่หลายในหลายสาขาอุตสาหกรรมมันทําการถ่ายทอดความร้อนและการแลกเปลี่ยนโดยใช้สอดคล้อง welded และปิดติดต่อระหว่างแผ่น.
อันดับแรก หลักการทํางาน
หลักการทํางานของแลกเปลี่ยนความร้อนแผ่นสับผ่าโดยหลัก ๆ เป็นพื้นฐานของกลไกการถ่ายทอดความร้อนระหว่างแผ่นแลกเปลี่ยนความร้อนที่เชื่อมต่อกันด้วยกระบวนการผสมน้ํายาแลกเปลี่ยนความร้อนไหลผ่านช่องทางด้านหนึ่ง ขณะที่น้ํายาเย็นไหลผ่านช่องทางด้านอื่น เมื่อของเหลวสองพบกันที่จุดสัมผัสของแผ่นความร้อนถูกโอนจากของเหลวที่มีอุณหภูมิสูงไปยังของเหลวที่มีอุณหภูมิต่ําผ่านแผ่นจบการถ่ายทอดและแลกเปลี่ยนความร้อน
สอง คุณลักษณะโครงสร้าง
1. การออกแบบที่คอมแพคต์: เครื่องแลกเปลี่ยนความร้อนแผ่นทับทิมใช้การออกแบบที่คอมแพคต์ ทําให้มันยึดพื้นที่ที่เล็กมาก เหมาะสําหรับโอกาสที่มีพื้นที่จํากัดขนาดและน้ําหนักเบากว่าและง่ายต่อการติดตั้งและบํารุงรักษา
2การถ่ายทอดความร้อนที่ประสิทธิภาพสูง: เนื่องจากการต่อสมาชิกระหว่างแผ่นและแผ่น, ประสิทธิภาพการถ่ายทอดความร้อนที่สูงขึ้นสามารถบรรลุได้เครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมมีความสามารถในการนําความร้อนที่สูงขึ้นและความต้านทานความร้อนที่ต่ํากว่า, ทําให้มีประสิทธิภาพการใช้พลังงานของเครื่องแลกเปลี่ยนความร้อน
3ความต้านทานความดันที่แข็งแรง: เครื่องแลกเปลี่ยนความร้อนแผ่นที่เชื่อมต่อด้วยกระบวนการผสมผสานมีความต้านทานความดันที่แข็งแรงและสามารถทนความดันสูงและสภาพอากาศอุณหภูมิสูง
| รุ่น | BL26 |
| ความกว้าง A [มม] | 111 |
| ความสูง, B [มม] | 310 |
| ความยาว, E [mm] | 10+2.36n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 50 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 250 |
| ความดันสูงสุด [Mpa] | 3 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 8.1 |
| น้ําหนัก [kg] | 1.3+0.12n |
รุ่น
BL1
| รุ่น | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| ความกว้าง A [มม] | 78 | 76 | 111 | 124 | 111 | 191 |
| ความสูง, B [มม] | 206 | 310 | 310 | 304 | 525 | 616 |
| ความยาว, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| น้ําหนัก [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| รุ่น | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| ความกว้าง A [มม] | 246 | 307 | 321 | 429 | 248 | 322 |
| ความสูง, B [มม] | 528 | 696 | 738 | 1398 | 495 | 739 |
| ความยาว, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| น้ําหนัก [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
