Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CCS/UL/CE |
| หมายเลขรุ่น: | ซีรีส์ BL130 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ยูนิต |
|---|---|
| ราคา: | USD 200-500per Units |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 หน่วยต่อเดือน |
| ชื่อสินค้า: | ขายร้อน สแตนเลส ทองแดง น้ําเย็น Condenser แปลงความร้อนแผ่นผสม | แอปพลิเคชันหลัก: | เครื่องทําความร้อนอุตสาหกรรม HVAC&R |
|---|---|---|---|
| วัสดุประสาน: | ทองแดง | แบบออยล์คูลเลอร์: | แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน |

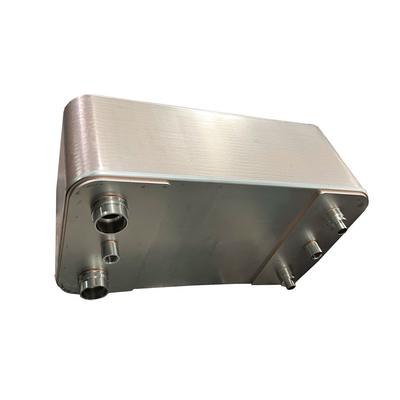

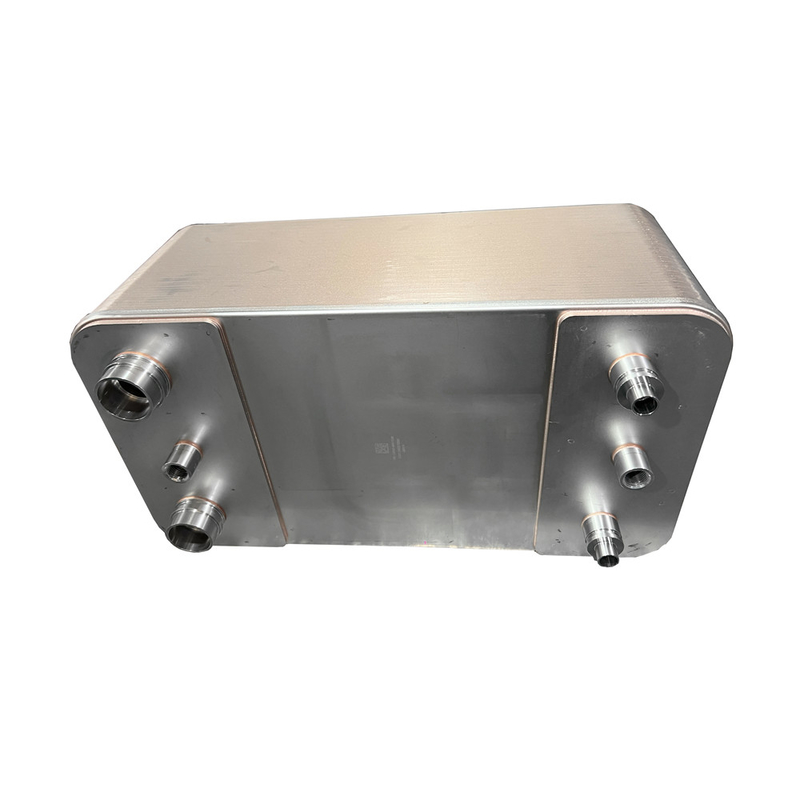

ขายร้อน สแตนเลส ทองแดง น้ําเย็น Condenser แปลงความร้อนแผ่นผสม
หลักการการไหลของเครื่องระเหย
ช่องทางที่สร้างขึ้นระหว่างแผ่นและมุม corrugated ถูกจัดเรียงเพื่อให้สื่อสองไหล
ผ่านช่องทางที่สลับกันเสมอในทิศทางที่ตรงกันข้าม (การไหลของปัจจุบันตรงข้าม)
(ควาย + น้ําเหลว) เข้าไปด้านล่างซ้ายของ exchanger กับคุณภาพควายขึ้นอยู่กับการทํางาน
การระเหยของระยะของเหลวเกิดขึ้นภายในช่องทางและบางระดับของ
ความร้อนสูงเสมอถูกขอ ซึ่งเป็นเหตุผลว่าทําไมกระบวนการที่เรียกว่า "การขยายแห้ง"
รูปภาพของเครื่องระเหย ลูกศรสีฟ้าเข้มและสีฟ้าอ่อนแสดงตําแหน่งของเชื่อมต่อ refrigerant น้ํา
(น้ําเค็ม) จะเย็นไหลตรงข้ามในช่องทางตรงข้าม; ดําและสีแดงอ่อนแสดง
สถานที่เชื่อมต่อน้ํา (น้ําเกลือ)
การออกแบบมาตรฐาน
แพ็คแผ่นถูกครอบคลุมโดยแผ่นปก. การเชื่อมโยงตั้งอยู่ในแผ่นปกด้านหน้าหรือด้านหลัง.
พล็อตถูกทําเป็นแผ่นคลื่น เพื่อเพิ่มประสิทธิภาพการถ่ายทอดความร้อนและทําให้มันแข็ง
วัสดุมาตรฐาน
แผ่นปิด: เหล็กไร้ขัด AISI 316
การเชื่อมต่อ: สแตนเลส AISI 316
แผ่น: เหล็กไร้ขัด AISI 316
วัสดุการผสม: ทองแดง
รายละเอียดที่ต้องการในการประกวดราคา
เพื่อให้ตัวแทนของ Baode สามารถนําเสนอราคาได้ โดยเฉพาะเจาะจง คําถามควรนําไปพร้อมกับข้อความต่อไปนี้
รายละเอียด
✅ ความเร็วการไหลหรือความหนาวที่ต้องการ
โปรแกรมอุณหภูมิ
✅ คุณสมบัติทางกายภาพของของเหลวในคําถาม
ความดันการทํางานที่ต้องการ
✅ ความดันลดสูงสุดที่อนุญาต
ข้อดีของเครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมในอุตสาหกรรมและ HVAC&R
เครื่องแลกเปลี่ยนความร้อนแผ่น Baode Brazed (BHE) มีข้อดีหลายอย่างเมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบดั้งเดิมในอุตสาหกรรม
และ HVAC&R แอพลิเคชั่น
✅ ประสิทธิภาพการถ่ายทอดความร้อนสูงของ BHE ทําให้มันคอมพ็อกต์มากและยังง่ายที่จะติดตั้งในสถานที่ที่
จํากัด
✅ หน่วยนี้ไม่มีซัคเกตและดังนั้นเหมาะสําหรับการใช้งานที่อุณหภูมิและ / หรือความดันสูง
การทําความร้อน
✅ ระบบการจัดสรรของ Baode ให้ความมั่นใจว่า ไม่ว่าคุณจะอยู่ที่ไหนในโลก
เวลาในการจัดส่งที่สั้น
เวลาในการจัดส่งสั้น
คุณภาพสูง
ราคาที่เหมาะสม
สร้างโดยลูกค้า
การออกแบบความรู้และการสนับสนุนลูกค้า
| รุ่น | BL26 |
| ความกว้าง A [มม] | 111 |
| ความสูง, B [มม] | 310 |
| ความยาว, E [mm] | 10+2.36n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 50 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 250 |
| ความดันสูงสุด [Mpa] | 3 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 8.1 |
| น้ําหนัก [kg] | 1.3+0.12n |
รุ่น
B
| รุ่น | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| ความกว้าง A [มม] | 78 | 76 | 111 | 124 | 111 | 191 |
| ความสูง, B [มม] | 206 | 310 | 310 | 304 | 525 | 616 |
| ความยาว, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| น้ําหนัก [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| รุ่น | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| ความกว้าง A [มม] | 246 | 307 | 321 | 429 | 248 | 322 |
| ความสูง, B [มม] | 528 | 696 | 738 | 1398 | 495 | 739 |
| ความยาว, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| น้ําหนัก [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
ผู้ติดต่อ: Qi
โทร: 860510-86020200-812
