Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CCS/UL/CE |
| หมายเลขรุ่น: | ซีรีส์ BL190 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | USD 50-1000per Units |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 หน่วยต่อเดือน |
| ชื่อสินค้า: | SS304 / 316 สแตนเลส ทับเหล็กอัลลูมิเนียมแผ่นประเภทอุตสาหกรรมทับเหล็กแลกเปลี่ยนความร้อน | แอปพลิเคชันหลัก: | เครื่องเย็นน้ํามันเครื่องยนต์รถยนต์ / เครื่องแลกเปลี่ยนความร้อนแบบไฮดรอลิก |
|---|---|---|---|
| วัสดุประสาน: | ทองแดง | แบบออยล์คูลเลอร์: | แผ่นแลกเปลี่ยนความร้อนทองแดงประสาน |

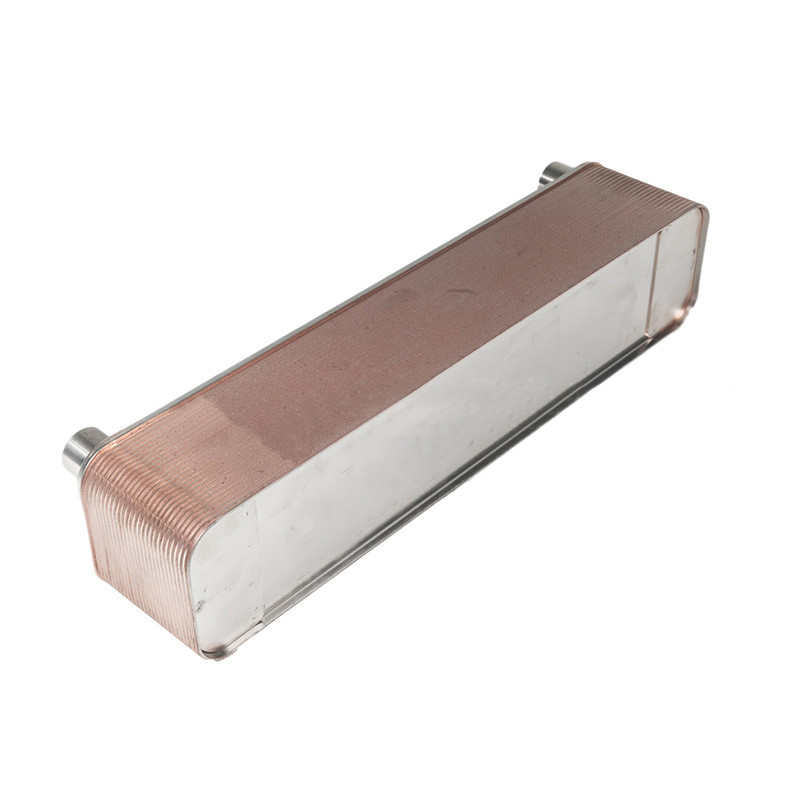

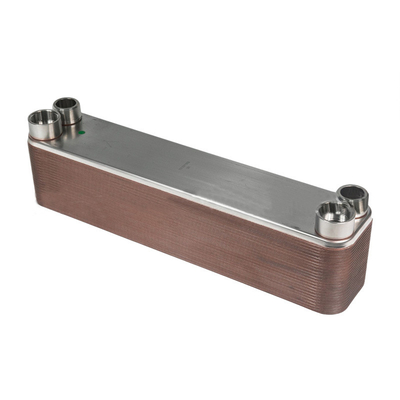

SS304 / 316 สแตนเลส ทับเหล็กอัลลูมิเนียมแผ่นประเภทอุตสาหกรรมทับเหล็กแลกเปลี่ยนความร้อน
คําอธิบายสินค้า
เครื่องแลกเปลี่ยนความร้อนแผ่นผสมมีข้อได้เปรียบของการไม่มีการผสมผสม ไม่มีการรั่วไหล น้ําหนักเบา ขนาดเล็ก ราคาถูก การแยกแยกและติดตั้งง่าย และประสิทธิภาพการถ่ายทอดความร้อนสูงโครงสร้างเหมาะสําหรับควาย, น้ําหรือของเหลวในกระบวนการ และสามารถใช้ได้กับความแตกต่างของอุณหภูมิอย่างน้อยระหว่างของเหลวทั้งสอง
วิธีการป้องกันความเครียดที่ไม่เท่าเทียมกันของแผ่นผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม
เครื่องแลกเปลี่ยนความร้อนแผ่นทับเหล็กประกอบด้วยแผ่นทับเหล็กหลายแผ่นที่จัดเรียงในระยะเวลาที่สอดคล้องกัน ซึ่งถูกปิดด้วยเครื่องล้างและวางไว้กับกรอบและสกรูกดช่องมุมสี่ของแผ่นและกระปุกเป็นท่อการกระจายของเหลวและท่อการเก็บ, และของเหลวร้อนและเย็นถูกแยกแยกในช่องทางการไหลผ่านทั้งสองข้างของแต่ละแผ่นเพื่อไหลผ่านแผ่นเพื่อแลกเปลี่ยนความร้อน
ก่อนอื่น, วางล็อกยกของเครื่องแลกเปลี่ยนความร้อนแผ่นผสมด้วยการผสมเพื่อให้สไลด์ของเครื่องแลกเปลี่ยนความร้อนอยู่ในตําแหน่งความเครียด (และทิศทางตั้งตั้ง)ทนแรงโน้มถ่วงของเครื่องแลกเปลี่ยนความร้อน, หลีกเลี่ยงความเครียดโดยตรงบนท่อ bundle, และหลีกเลี่ยง baffle รอยกระดาษ.ความราบเรียบของหูวางตําแหน่งควรได้รับการรักษาในเวลาเดียวกันในเครื่องแลกเปลี่ยนความร้อนแผ่นผสมผสมมี 2 รูปแบบการถ่ายทอดความร้อนหลัก: การนําและการสับสนน้ํามันร้อนโอนความร้อนไปทางด้านหนึ่งของผนังท่อผ่านการกระจาย, แล้วส่งความร้อนจากด้านหนึ่งไปอีกด้านหนึ่งผ่านการนํา และอีกด้านหนึ่งของผนังท่อส่งความร้อนไปยังของเหลวเย็นผ่านการคลื่นทําให้กระบวนการโอนความร้อนของเครื่องแลกเปลี่ยนความร้อน.
| รุ่น | BL26 |
| ความกว้าง A [มม] | 111 |
| ความสูง, B [มม] | 310 |
| ความยาว, E [mm] | 10+2.36n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 50 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 250 |
| ความดันสูงสุด [Mpa] | 3 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 8.1 |
| น้ําหนัก [kg] | 1.3+0.12n |
รุ่น
BL1
| รุ่น | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| ความกว้าง A [มม] | 78 | 76 | 111 | 124 | 111 | 191 |
| ความสูง, B [มม] | 206 | 310 | 310 | 304 | 525 | 616 |
| ความยาว, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 3 | 3/45 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| น้ําหนัก [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| รุ่น | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| ความกว้าง A [มม] | 246 | 307 | 321 | 429 | 248 | 322 |
| ความสูง, B [มม] | 528 | 696 | 738 | 1398 | 495 | 739 |
| ความยาว, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| ระยะทางด้านขวาของท่าเรือ C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| ระยะทางด้านล่างของท่าเรือ, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ความดันสูงสุด [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/45 | 3/45 |
| อัตราการไหลผ่านสูงสุด [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| น้ําหนัก [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
ผู้ติดต่อ: Qi
โทร: 860510-86020200-812
