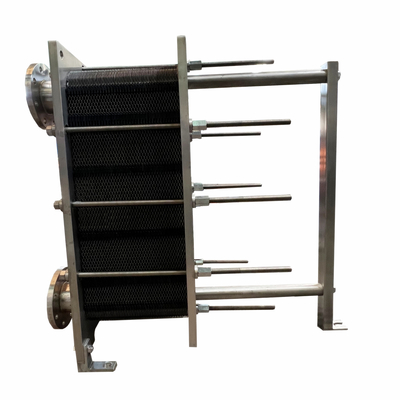

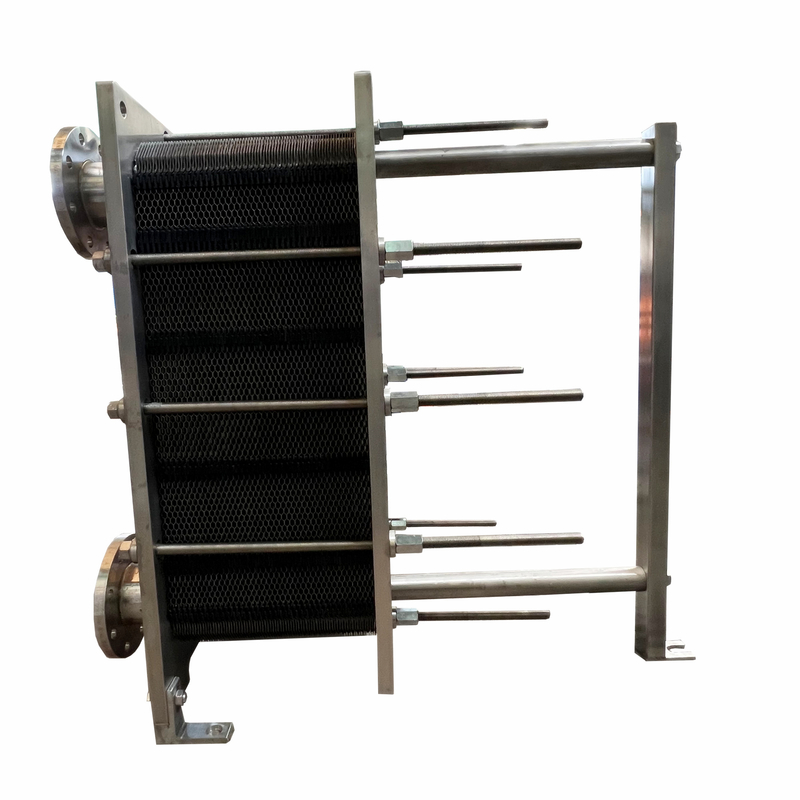

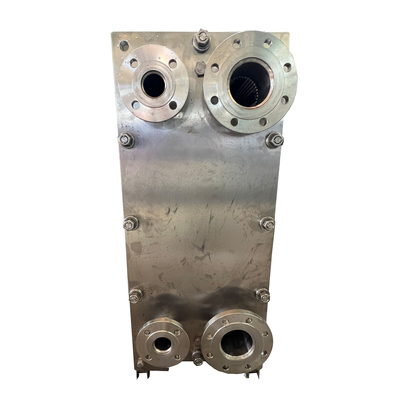

เกรดอาหาร เต็มสแตนเลสเหล็ก นมเบียร์ wort การเย็น

เครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยชุดของแผ่นโลหะ corrugated มีรูสําหรับการผ่านของเหลวสองส่วนระหว่างที่การถ่ายทอดความร้อนจะเกิดขึ้นแพ็คแผ่นถูกประกอบระหว่างแผ่นกรอบและแผ่นความดันและบดโดยการบิดบอลท์.แผ่นมีเครื่องประกอบที่ปิดช่องและนําของเหลวไปในช่องทางที่เปลี่ยนกัน จํานวนของแผ่นที่กําหนดโดยอัตราการไหลของเหลว คุณสมบัติทางกายภาพโปรแกรมลดความดันและอุณหภูมิการปรับปรุงแผ่นกระบวนการส่งเสริมความวุ่นวายของของเหลวและสนับสนุนแผ่นต่อต้านความดันความแตกต่าง

กรอบ
แผ่นและแผ่นความดันถูกตั้งโดยแท่งบนและแท่งล่าง ซึ่งทั้งสองจะติดกับเสารองบนชนิดใหญ่บาง bolts การเข้มข้นได้รับการจัดสรรด้วยบอลที่บรรจุ washers เพื่ออํานวยความสะดวกในการเปิดและปิดของหน่วย.กรอบถูกออกแบบให้ติดตั้งบนพื้นเท่านั้น. ขาแบบมาตรฐานคงอยู่.หน่วยหนึ่งสามารถมีหลายส่วนแยกกันด้วยแผ่นเชื่อมต่อที่มีการเชื่อมต่อที่เปลี่ยนได้

พล็อต
การเคลือบแผ่นให้มีช่องทางระหว่างแผ่น, สนับสนุนแผ่นแต่ละแผ่นกับแผ่นข้างเคียง และเพิ่มความวุ่นวาย, ส่งผลให้มีการถ่ายทอดความร้อนอย่างมีประสิทธิภาพสนามมุมและ gaskets ถูกจัดวางเพื่อให้สื่อสองไหลผ่านช่องทางที่สลับ. แผ่นมีรูปแบบเชฟรอนสําหรับความแข็งแรงสูงสุดในความดันในการทํางานสูง. การออกแบบเชฟรอนที่แตกต่างกันมีให้เลือก เพื่อให้ได้รับการถ่ายทอดความร้อนสูงและความดันต่ําที่ดีที่สุดพื้นที่การกระจายเฉพาะอย่างยิ่งให้การไหลผ่านเรียบร้อยบนพื้นผิวแผ่นพล็อตสามารถเปลี่ยนได้ และมีการไหลกระแสคู่ ๆ ซึ่งหมายความว่า
จําเป็นต้องมีแผ่นชนิดเดียว

การออกแบบที่น่าเชื่อถือ
เครื่องแลกเปลี่ยนความร้อนแผ่น BAODE ที่มีแผ่นประปา ให้ความร้อนและความเย็นอย่างอ่อนโยน แต่มีประสิทธิภาพ และตอบสนองความต้องการสุขภาพทั้งหมดและกระบวนการสุขอนามัยอื่น ๆ เช่น:
การแปรรูปนมและเครื่องดื่ม
การปรับปรุงไวน์
การบําบัดน้ํากระป๋อง
การทําความสะอาดในสถานที่
น้ําออสโมสิสกลับ

การเย็นและทําความร้อนของผลิตภัณฑ์นม, เครื่องผลิตเบียร์, เครื่องดื่มและผลิตภัณฑ์ที่ติดแน่น และการปาสเทอริเซสนมะนาวและการปาสเทอริเซสนมะนาวในบางอุปกรณ์

เวลาในการจัดส่งสั้น
คุณภาพสูง
ราคาที่เหมาะสม
สร้างโดยลูกค้า
การออกแบบความรู้และการสนับสนุนลูกค้า



รุ่น	BS100
อ้างอิงข้าม	M10B/M10M
ความสูง, H [mm]	1084	1084
ความกว้าง, W [มม]	470	470
ขั้นต่ําความยาวมาตรฐาน, L [mm]	700	700
ความยาวแบบมาตรฐานสูงสุด, L [mm]	2300	2300
ระยะทางด้านล่างของท่าเรือ, VC [mm]	719	719
ระยะทางด้านขวาของท่าเรือ HC [mm]	225	225
อุณหภูมิสูงสุด [°C]	180	180
ความดันสูงสุด [barg]	10	16
ขนาด flange	DN100/4"	DN100/4"
อัตราการไหลผ่านสูงสุด [kg/s]	50



ก๊าซเกต
วัสดุ	เทมป์ที่ใช้	น้ํายาที่ใช้ได้
BNR	-15°C ถึง +135°C	น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ
EPDM	- 25°C ถึง+180°C	น้ําร้อน, คัน, กรด, แอลคาลี
F26	-55°C ถึง +230°C	กรด แอลคาลี
FTP	0°C ถึง +160°C	ไส้กรดเข้มข้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน
