Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CE/UL |
| หมายเลขรุ่น: | ซีรีย์ BH100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | USD 300-1000 per Unit |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เวลาการส่งมอบ: | 14-18 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500 หน่วย/หน่วยต่อเดือน |
| ชื่อสินค้า: | เครื่องแลกเปลี่ยนความร้อนแผ่นประปา เครื่องปรับอากาศอุตสาหกรรม เครื่องปรับอากาศปั๊มความร้อน | การใช้งาน: | การแลกเปลี่ยนความร้อนจากของเหลวเป็นของเหลว |
|---|---|---|---|
| วัสดุกรอบ: | เหล็กคาร์บอน | วัสดุแผ่น: | สแตนเลส Ti |
| ปะเก็น: | NBR/EPDM/ไวตัน | พลัง: | 300 - 800 กิโลวัตต์ |
| การประยุกต์ใช้ในทางปฏิบัติ: | การทำความร้อน CIP, การแบ่งเบาบรรเทาไวน์ |

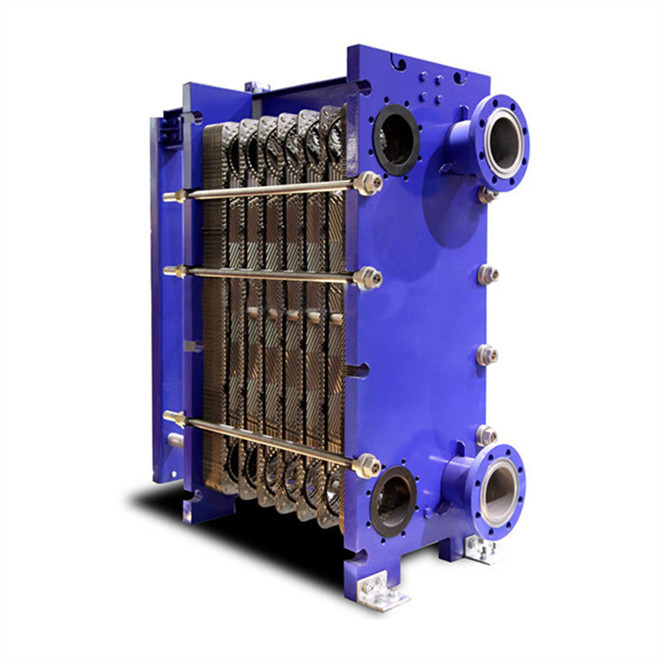

เครื่องแลกเปลี่ยนความร้อนแผ่นประปา เครื่องปรับอากาศอุตสาหกรรม เครื่องปรับอากาศปั๊มความร้อน
เครื่องแลกเปลี่ยนความร้อนแผ่นประปาเป็นอุปกรณ์ที่เหมาะสมสําหรับการแลกเปลี่ยนความร้อนของเหลว-เหลวและเหลว-ควายมันเป็นชนิดใหม่ของแลกเปลี่ยนความร้อนประสิทธิภาพสูงทําจากชุดแผ่นโลหะที่มีรูปร่าง corrugated บางโครงสร้างที่โดดเด่นทําให้มันเป็นข้อดีในหลายประเภทของเครื่องแลกเปลี่ยนความร้อน
หลักการโครงสร้าง
เครื่องแลกเปลี่ยนความร้อนแผ่นถอดได้ทําจากแผ่นแผ่น corrugated หลายแผ่นที่ stamped ในระยะเวลาที่กําหนดไว้, ปิดรอบโดย gaskets, และ superimposed โดยกรอบและสไพร่การบด.ช่องมุมสี่ของแผ่นและการปักเป็นท่อการกระจายของเหลวและท่อการเก็บ, และในเวลาเดียวกันแยกของเหลวร้อนและเย็นอย่างสมเหตุสมผล, ดังนั้นพวกเขาจะไหลผ่านช่องการไหลผ่านทั้งสองด้านของแต่ละแผ่น, และดําเนินการแลกเปลี่ยนความร้อนผ่านแผ่น.
หลักการทํางาน
เครื่องเย็นแผ่น คือ เครื่องแลกเปลี่ยนความร้อนที่ทําจากแผ่นโลหะบางที่กดเข้าไปในแผ่นแลกเปลี่ยนความร้อนที่มีรูปร่างคลื่นบางอย่าง แล้วต้อนกันและติดด้วยคลิทและบอลท์ช่องทางทรงสี่เหลี่ยมบางถูกสร้างขึ้นระหว่างแผ่นต่าง ๆ, และความร้อนถูกแลกเปลี่ยนผ่านแผ่นครึ่ง. น้ําเหลวทํางานไหลผ่านช่องทางแคบและล่อที่เกิดขึ้นระหว่างแผ่นสอง.น้ํายาร้อนและเย็นผ่านเส้นทางการไหลผ่านอย่างต่อเนื่องและมีแผ่นแยกอยู่ตรงกลาง เพื่อแยกของเหลว และความร้อนจะโอนผ่านแผ่น
โครงสร้างและหลักการถ่ายทอดความร้อนของมันกําหนดว่ามันมีลักษณะของโครงสร้างคอมแพคต์, ขนาดเล็ก, ประสิทธิภาพการถ่ายทอดความร้อนสูง, ความยืดหยุ่นในการทํางานระดับการใช้งานที่กว้างการสูญเสียความร้อนน้อย การติดตั้งและทําความสะอาดสะดวก
| รุ่น | BH100B / BH100H | |
| อ้างอิงข้าม | M10M, M10B | |
| ความสูง, H [mm] | 1084 | 1084 |
| ความกว้าง, W [มม] | 470 | 470 |
| นิติฐานความยาว, L [mm] | 700 | 700 |
| ความยาวมาตรฐานสูงสุด, L [mm] | 2300 | 2300 |
| ระยะทางด้านล่างของท่าเรือ, VC [mm] | 719 | 719 |
| ระยะทางด้านขวาของท่าเรือ HC [mm] | 225 | 225 |
| อุณหภูมิสูงสุด [°C] | 180 | 180 |
| ความดันสูงสุด [barg] | 10 | 16 |
| ขนาด flange | DN100/4' | DN0100/4' |
| อัตราการไหลผ่านสูงสุด [kg/s] | 50 | |
(การวัดในมิลลิเมตร, N หมายถึงจํานวนแผ่น)
| วัสดุของแผ่น | ประเภทของน้ําเหลวที่เหมาะสม | ||
| สแตนเลส (AISI304.316 เป็นต้น) | น้ําบริสุทธิ์ น้ําปกติ น้ํามันสําหรับอาหาร น้ํามันแร่ | ||
| Ti, Ti-pd | น้ําทะเล น้ําเกลือ น้ําแร่ | ||
| 20Cr, 18Ni, 6Mo (254SMO) | กรดซัลฟูริกลดละลาย โซลูชั่นน้ําอินทรีย์ | ||
| นี | โซดาคาวสติกความร้อนสูงและความเข้มข้น | ||
| แฮสเทลโลย (C276, D205, B2G) | ความเข้มข้นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดฟอสฟอริก | ||
| วัสดุของกระปุก | อุณหภูมิการทํางาน °C | ประเภทของน้ําเหลวที่เหมาะสม | |
| NBR | -15 ~ + 135 ° C | น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ | |
| EPDM | -25 ~ + 180 ° C | น้ําร้อน, คัน, กรด, แอลคาลี | |
| F26 | -55 ~ + 230 ° C | กรด แอลคาลี | |
| TPF | -0 ~ + 160 ° C | ไส้กรดมุ่งเน้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน | |
เครื่องแลกเปลี่ยนความร้อนแผ่นประปา ด้วยการออกแบบที่โดดเด่นและการทํางานที่มีประสิทธิภาพ ได้ถูกใช้อย่างแพร่หลายในสาขาอุตสาหกรรมและพลเรือนต่างๆน้ําหนักเบาและบํารุงรักษาง่ายทําให้มันเป็นผู้นําในเทคโนโลยีการถ่ายทอดความร้อนที่ทันสมัย
คุณลักษณะที่สําคัญที่สุดของเครื่องแลกเปลี่ยนความร้อนแผ่นประปาคือประสิทธิภาพสูงของมัน เนื่องจากการออกแบบแผ่นที่พิเศษของมันซึ่งช่วยเพิ่มประสิทธิภาพในการถ่ายทอดความร้อนได้มากในขณะเดียวกัน เนื่องจากภาวะความวุ่นวายของของเหลว กระบวนการถ่ายทอดความร้อนมีประสิทธิภาพมากขึ้น
