Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CE/UL |
| หมายเลขรุ่น: | ซีรีย์ BH100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | USD 300-1000 per Unit |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500 หน่วย/หน่วยต่อเดือน |
| ชื่อสินค้า: | BH100 เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ราคาโรงงาน | การใช้งาน: | การแลกเปลี่ยนความร้อนจากของเหลวเป็นของเหลว |
|---|---|---|---|
| วัสดุกรอบ: | เหล็กกล้าคาร์บอน | วัสดุแผ่น: | สแตนเลส Ti |
| ปะเก็น: | NBR/EPDM/ไวตัน | พลัง: | 300 - 800 กิโลวัตต์ |
| การประยุกต์ใช้ในทางปฏิบัติ: | การทำความร้อน CIP, การแบ่งเบาบรรเทาไวน์ |

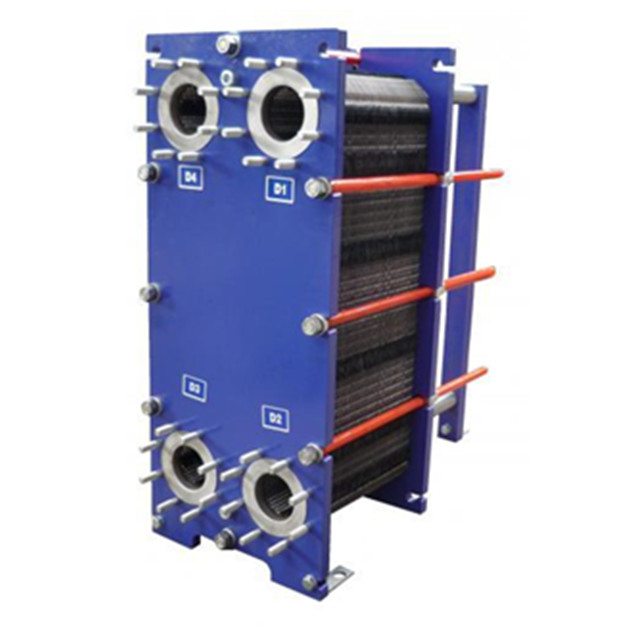

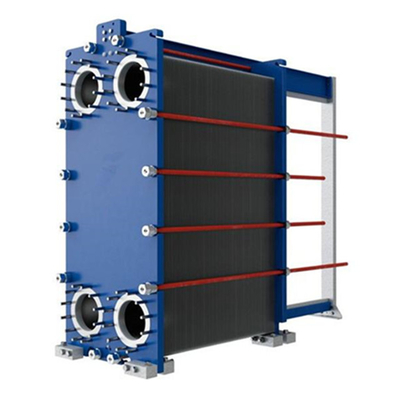

BH100 เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ราคาโรงงาน
เครื่องแลกเปลี่ยนความร้อนแผ่นแก๊สเคทเป็นชนิดของเครื่องแลกเปลี่ยนความร้อน มันมีลักษณะคือมีสัมพันธ์การถ่ายทอดความร้อนที่สูง ปรับปรุงและทําความสะอาดง่าย มีสัมพันธ์การสกปรกที่ต่ํา โครงสร้างคอมแพคต ขนาดเล็กน้ําหนักเล็ก; ง่ายที่จะเปลี่ยนพื้นที่โอนความร้อนหรือการผสมผสานกระบวนการ; ความแตกต่างของอุณหภูมิปลายเล็ก
คําแนะนํา
มันถูกทําจากแผ่นแผ่นกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกหลุมมุมสี่หลุมของแผ่นและกระปุกสร้างท่อกระจายของเหลวและท่อเก็บ, ขณะที่แยกของเหลวร้อนและเย็นอย่างสมเหตุสมผล เพื่อให้มันไหลผ่านช่องการไหลผ่านทั้งสองด้านของแผ่นแต่ละแผ่น เพื่อแลกเปลี่ยนความร้อน
หลักการทํางาน
เครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยชุดของแผ่นโลหะที่มีรูมมุมสี่บนแผ่นสําหรับทั้งสื่อร้อนและเย็นที่จะผ่านเมื่อประกอบแผ่น A และ แผ่น B จัดเรียงกัน, ช่องทางเครือข่ายถูกสร้างขึ้นระหว่างแผ่น, และแผ่นปิดปิดสื่อร้อนและเย็นในเครื่องแลกเปลี่ยนความร้อน, ในขณะที่แยกสื่อร้อนและเย็นอย่างสมเหตุสมผลโดยไม่ต้องผสมผสานในช่องทาง, การไหลของเหลวหนาวและร้อนในระยะเวลา, สามารถเป็นตรงข้ามหรือตามการไหลตามความต้องการ, ในกระบวนการไหลของเหลวหนาวและร้อนผ่านการแลกเปลี่ยนความร้อนผนัง,เพื่อบรรลุผลที่ต้องการ.
เครื่องเปลี่ยนความร้อนแผ่นเป็นส่วนสําคัญของเทคโนโลยีแลกเปลี่ยนความร้อนในอุปกรณ์อุตสาหกรรมกระบวนการก๊าซเกตยืดหยุ่นที่ปิดระหว่างแผ่นละเอียดระบายความร้อนแต่ละส่วนคือส่วนที่สวมและยังเป็นส่วนที่มีความเสี่ยงที่จะแก่ตัวในสภาพแวดล้อมธรรมชาติอายุการใช้งานของมันมีผลกระทบสําคัญต่ออายุการใช้งานของเครื่องแลกเปลี่ยนความร้อนแผ่น หากเครื่องประปาเหล่านี้แข็งแรงด้วยความร้อนและสูญเสียความยืดหยุ่นเดิมของพวกมัน เครื่องแลกเปลี่ยนความร้อนไม่สามารถทํางานได้อย่างถูกต้อง
ปัจจัยต่อไปนี้มีผลกระทบสําคัญต่ออายุการใช้งานของถุงยืดหยุ่น:
- วิธีการทํางานของเครื่องแลกเปลี่ยนความร้อน (ต่อเนื่องหรือไม่ต่อเนื่อง)
- การกินของสื่อเย็นและสารทําความสะอาดที่ใช้
- อุณหภูมิการทํางานสูงสุด
- ความดันทํางานสูงสุด
- ความตึงเครียดของกระปุกยืดหยุ่นใหญ่เนื่องจากความดันที่เกินและความดันที่ไม่สมดุล
- การแก่ตัวตามธรรมชาติ
| รุ่น | BH100B / BH100H |
|
| อ้างอิงข้าม | M10M, M10B |
|
| ความสูง, H [mm] | 1084 | 1084 |
| ความกว้าง, W [มม] | 470 | 470 |
| นิติฐานความยาว, L [mm] | 700 | 700 |
| ความยาวมาตรฐานสูงสุด, L [mm] | 2300 | 2300 |
| ระยะทางด้านล่างของท่าเรือ, VC [mm] | 719 | 719 |
| ระยะทางด้านขวาของท่าเรือ HC [mm] | 225 | 225 |
| อุณหภูมิสูงสุด [°C] | 180 | 180 |
| ความดันสูงสุด [barg] | 10 | 16 |
| ขนาด flange | DN100/4' | DN0100/4' |
| อัตราการไหลผ่านสูงสุด [kg/s] | 50 | |
(การวัดในมิลลิเมตร, N หมายถึงจํานวนแผ่น)
| วัสดุของแผ่น | ประเภทของน้ําเหลวที่เหมาะสม | ||
| สแตนเลส (AISI304.316 เป็นต้น) | น้ําบริสุทธิ์ น้ําปกติ น้ํามันสําหรับอาหาร น้ํามันแร่ | ||
| Ti, Ti-pd | น้ําทะเล น้ําเกลือ น้ําแร่ | ||
| 20Cr, 18Ni, 6Mo (254SMO) | กรดซัลฟูริกลดละลาย โซลูชั่นน้ําอินทรีย์ | ||
| นี | โซดาคาวสติกความร้อนสูงและความเข้มข้น | ||
| แฮสเทลโลย (C276, D205, B2G) | ความเข้มข้นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดฟอสฟอริก | ||
| วัสดุของกระปุก | อุณหภูมิการทํางาน °C | ประเภทของน้ําเหลวที่เหมาะสม | |
| NBR | -15 ~ + 135 ° C | น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ | |
| EPDM | -25 ~ + 180 ° C | น้ําร้อน, คัน, กรด, แอลคาลี | |
| F26 | -55 ~ + 230 ° C | กรด แอลคาลี | |
| TPF | -0 ~ + 160 ° C | ไส้กรดมุ่งเน้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน | |
การใช้งาน
เครื่องแลกเปลี่ยนความร้อนแผ่นมีลักษณะของสัมพันธ์การถ่ายทอดความร้อนสูง, ความดันลดน้อย, โครงสร้างคอมแพคต์, น้ําหนักเบา, พื้นที่อาศัยเล็ก,การผสมผสานพื้นที่และกระบวนการที่เหมาะสม, ความหลากหลายของชิ้นส่วนที่แข็งแกร่ง, การเลือกวัสดุที่กว้างขวางและง่ายที่จะบรรลุการผลิตขนาดใหญ่, ฯลฯ, ได้ถูกใช้อย่างแพร่หลายในอาหาร, เครื่องจักร, โลหะ,น้ํามันเคมี และท้องทะเล และสาขาอื่น ๆ, และได้กลายเป็นอุปกรณ์แลกเปลี่ยนความร้อนชั้นนําในวิศวกรรมความร้อนกลางเมือง
ผู้ติดต่อ: Qi
โทร: 860510-86020200-812
