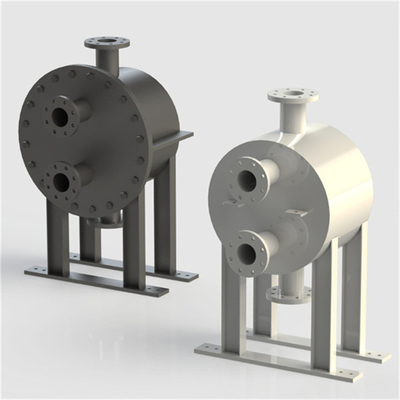

เครื่องแลกเปลี่ยนความร้อนแผ่นและเปลือกที่เชื่อมเต็มที่ใช้เป็น Desuperheater สําหรับการฟื้นฟูความร้อนที่เสีย

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและเปลือก เป็นเครื่องแลกเปลี่ยนความร้อนที่มีท่อแผ่นเป็นองค์ประกอบในการถ่ายทอดความร้อน, ยังเป็นที่รู้จักกันในชื่อเครื่องแลกเปลี่ยนความร้อนแบบแผ่น.ผังท่อแผ่นและเปลือก (รูป)จุดสัมผัสของคู่ของสล็อตแบบเย็นถูกผสมกันอย่างแน่นเพื่อสร้างท่อแผ่นที่มีหลายช่องการไหลของระดับเรียบแผ่น หลาย แผ่น ที่ มี ความ กว้าง ที่ แตกต่างกัน ถูก จัด ไว้ ตาม ระเบียบ อย่าง หนึ่ง. เพื่อรักษาระยะห่างระหว่างแผ่นและท่อ การใส่แผ่นโลหะในปลายทั้งสองของแผ่นและท่อที่อยู่ใกล้เคียงกันและ weld พวกเขาด้วยกันดังนั้นหลอดแผ่นหลายหลอดจะเชื่อมต่อกันอย่างแน่นแน่นเพื่อสร้างผังหลอดแผ่น. หน้าปลายของท่อ bundle นําเสนอจํานวนของแผ่น flat runner ท่อ bundle ประกอบในเปลือกและความแตกต่างการขยายยาวถูกกําจัดโดยการเลื่อนปุ่มระหว่างมันและเปลือก.ส่วนของอุปกรณ์โดยทั่วไปเป็นวงกลม แต่ยังเป็นสี่เหลี่ยม, หกเหลี่ยม และอื่นๆ น้ํายา A ไหลผ่านภายในแผ่น, และน้ํายา B ไหลผ่านระหว่างแผ่นและท่อภายในเปลือก

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและเปลือก เป็นรูปแบบโครงสร้างระหว่างเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ และเครื่องแลกเปลี่ยนความร้อนแบบแผ่น ซึ่งคํานึงถึงข้อดีของทั้งสอง:

1 ด้วยแผ่นเป็นพื้นผิวการถ่ายทอดความร้อน ประสิทธิภาพการถ่ายทอดความร้อนดี คอเปอร์เซ็นต์การถ่ายทอดความร้อนประมาณ 2 เท่าของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ

2 โครงสร้างคอมแพคต์ ขนาดเล็ก

ความทนทานต่ออุณหภูมิ ความทนทานต่อแรงกด ความร้อนในการทํางานสูงสุดถึง 800 °C ความดันในการทํางานสูงสุดถึง 6.3 mpa

4 น้ําเหลวในช่องแบนไหลด้วยความเร็วสูง และพื้นผิวแผ่นเรียบ ไม่ง่ายที่จะปรับขนาดกระบวนการผลิตของเครื่องแลกเปลี่ยนความร้อนนี้ซับซ้อนกว่าของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแผ่นถูกใช้ในภาคอุตสาหกรรม เช่น สารเคมีกระดาษผลิตภัณฑ์ประเภททั่วไปถูกใช้เป็นหลักในอุตสาหกรรมอาหาร ยา และอุตสาหกรรมการแปรรูปอื่น ๆ ที่ต้องการประสิทธิภาพการถ่ายทอดความร้อนที่ดีและเวลาการอยู่สั้น
