Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CE/UL |
| หมายเลขรุ่น: | ซีรีย์ BH200 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | USD 100-500 per Unit |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500 หน่วย/หน่วยต่อเดือน |

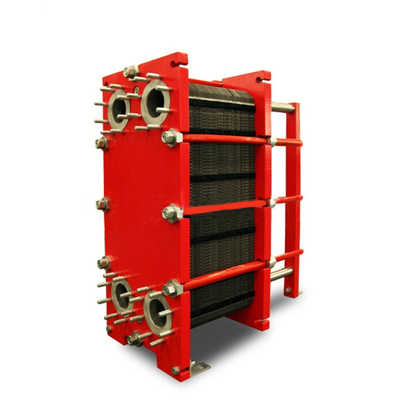

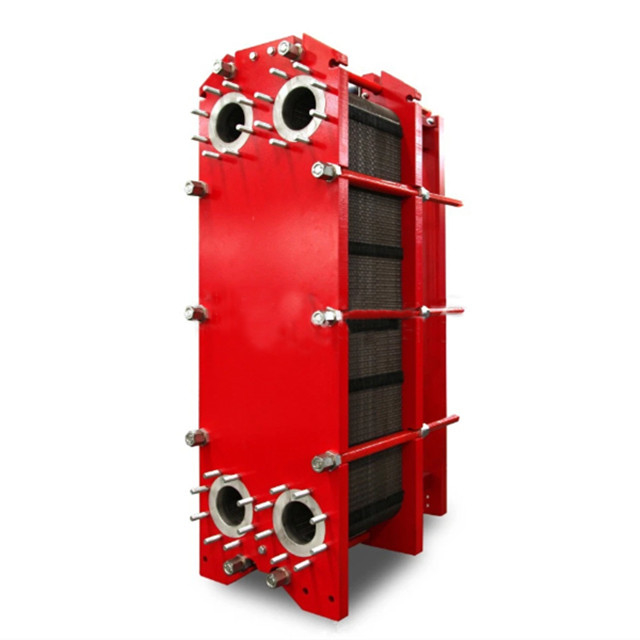

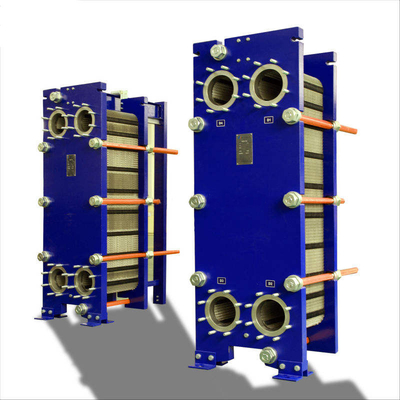

| ชื่อสินค้า: | เครื่องแลกเปลี่ยนความร้อนแผ่นแก๊สเกตซีรีส์ BH200 สําหรับแลกเปลี่ยนความร้อนจากน้ํามันไปน้ํา | การใช้งาน: | การแลกเปลี่ยนความร้อนจากของเหลวเป็นของเหลว |
|---|---|---|---|
| วัสดุกรอบ: | เหล็กกล้าคาร์บอน | วัสดุแผ่น: | AISI316L/304, SMO254, Hastelloy, Ni, Ti |
| ปะเก็น: | NBR/EPDM/ไวตัน | ประเภทเครื่องแลกเปลี่ยนความร้อน: | ประเภทกรอบและแผ่น |
| รุ่น | BH200H |
| อ้างอิงข้าม | M20M,T20M,T20B |
| ความสูง, H [mm] | 2150 |
| ความกว้าง, W [มม] | 750 |
| นิติฐานความยาว, L [mm] | 1250 |
| ความยาวมาตรฐานสูงสุด, L [mm] | 3350 |
| ระยะทางด้านล่างของท่าเรือ, VC [mm] | 1478 |
| ระยะทางด้านขวาของท่าเรือ HC [mm] | 353 |
| อุณหภูมิสูงสุด [°C] | 180 |
| ความดันสูงสุด [barg] | 10/16 |
| ขนาด flange | DN200/8' |
| อัตราการไหลผ่านสูงสุด [kg/s] | 225 |
(การวัดในมิลลิเมตร, N หมายถึงจํานวนแผ่น)
| วัสดุของแผ่น | ประเภทของน้ําเหลวที่เหมาะสม | ||
| สแตนเลส (AISI304.316 เป็นต้น) | น้ําบริสุทธิ์ น้ําปกติ น้ํามันสําหรับอาหาร น้ํามันแร่ | ||
| Ti, Ti-pd | น้ําทะเล น้ําเกลือ น้ําแร่ | ||
| 20Cr, 18Ni, 6Mo (254SMO) | กรดซัลฟูริกลดละลาย โซลูชั่นน้ําอินทรีย์ | ||
| นี | โซดาคาวสติกความร้อนสูงและความเข้มข้น | ||
| แฮสเทลโลย (C276, D205, B2G) | ความเข้มข้นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดฟอสฟอริก | ||
| วัสดุของกระปุก | อุณหภูมิการทํางาน °C | ประเภทของน้ําเหลวที่เหมาะสม | |
| NBR | -15 ~ + 135 ° C | น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ | |
| EPDM | -25 ~ + 180 ° C | น้ําร้อน, คัน, กรด, แอลคาลี | |
| F26 | -55 ~ + 230 ° C | กรด แอลคาลี | |
| TPF | -0 ~ + 160 ° C | ไส้กรดมุ่งเน้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน | |
การออกแบบมาตรฐาน
เครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยแพ็คของแผ่นโลหะ corrugated กับ portholes สําหรับการผ่านของเหลวสอง
ระหว่างที่การถ่ายทอดความร้อนจะเกิดขึ้น แพ็คแผ่นถูกประกอบระหว่างแผ่นกรอบคงที่และแผ่นความดันที่เคลื่อนไหว และถูกกดโดยบอลท์ขัดแผ่นได้รับการติดตั้งด้วยการปักที่ปิดช่อง interpolate และนําของเหลวไปยังช่องทางที่สลับจํานวนของแผ่นถูกกําหนดโดยอัตราการไหลของความเร็ว, คุณสมบัติทางกายภาพของของเหลว, ความดันตกและโปรแกรมอุณหภูมิ
ผิวเคลื่อนแผ่นส่งเสริมความวุ่นวายของของเหลวและสนับสนุนแผ่นต่อต้านความดันความแตกต่างแผ่นกรอบและแผ่นความดันถูกแขวนจากแท่นพกพาบนและตั้งโดยแท่นนําล่างการเชื่อมโยงตั้งอยู่ในแผ่นกรอบ หรือ, หากของเหลวหนึ่งหรือทั้งคู่ทํามากกว่าการผ่านครั้งเดียวภายในหน่วย, ในกรอบและแผ่นความดัน
ความสามารถทั่วไป
อัตราการไหลของของเหลว
ยอมรับสูงสุด 16 kg/s (250 gpm) ขึ้นอยู่กับสื่อ
โปรแกรมลดความดันและอุณหภูมิ
เครื่องทําความร้อนน้ําด้วยควาย
300 ถึง 800 kW
หลักการทํางาน
ช่องทางถูกสร้างขึ้นระหว่างแผ่นและช่องทางมุมถูกจัดวางเพื่อให้สื่อสองกระแสผ่านช่องทางที่สลับกัน ความร้อนถูกโอนผ่านแผ่นระหว่างช่องทางและการไหลของกระแสตรงข้ามที่สมบูรณ์แบบถูกสร้างขึ้นเพื่อประสิทธิภาพสูงสุดการปะทะของแผ่นให้ทางระหว่างแผ่น สนับสนุนแผ่นแต่ละแผ่นกับแผ่นที่อยู่ใกล้เคียง และเพิ่มความวุ่นวาย ส่งผลให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพ
อุตสาหกรรมอาหาร: การปาสเทอริเซชั่นนม, การปาสเทอริเซชั่นนมและเครื่องดื่ม, การปรับปรุงไวน์, การบําบัดน้ํากระป๋อง, การทําความร้อน CIP (การทําความสะอาดในสถานที่), น้ําออสโมซิสกลับ
การใช้งานทางทะเล: การเย็นกลางของเครื่องยนต์หลักหรือเครื่องยนต์เสริมหรือทัรบิน การเย็นของน้ํามันหล่อลื่น การเย็นของน้ําหมุนสําหรับกระป๋องหล่อล้าง, พิสตัน, ช่องฉีด การเย็นของน้ํามัน Baoderน้ํามันคอมเพรสเซอร์และน้ํามันหล่อลื่นอื่น ๆ, การทําความร้อนล่วงหน้าของน้ํามันลื่นและน้ํามันเชื้อเพลิงหนัก, การทําความร้อนล่วงหน้าของน้ําทะเลเพื่อการผลิตน้ําหวาน, การฟื้นฟูความร้อน, การแลกเปลี่ยนความร้อนเพื่อทําอากาศปรับอากาศสําหรับห้องโดยสารและห้องขนของ
อื่นๆ: เครื่องทําความเย็นน้ํามันทุบลินี อุตสาหกรรมเคมี การทําความร้อนทางหลวง การทําความเย็นทางหลวง การทําความร้อนสระว่ายน้ํา การทําความร้อนแสงอาทิตย์
เวลาในการจัดส่งสั้น
คุณภาพสูง
ราคาที่เหมาะสม
สร้างโดยลูกค้า
การออกแบบความรู้และการสนับสนุนลูกค้า
ได้รับการรับรองจาก ISO9001, CE, UL, WRAS, ROHS, CCS เป็นต้น
