Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CE/UL |
| หมายเลขรุ่น: | ซีรีย์ SH60 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | USD 300-1000 per Unit |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500 หน่วย/หน่วยต่อเดือน |
| ชื่อสินค้า: | เครื่องแลกเปลี่ยนความร้อนแผ่นกระปุก SH60 10/16 bar 20kg/s สําหรับ HVAC การทําความร้อนด้วยควาย | การใช้งาน: | อบไอน้ำ |
|---|---|---|---|
| วัสดุกรอบ: | เหล็กกล้าคาร์บอน | วัสดุแผ่น: | AISI 316L/304/ NI/TI |
| ปะเก็น: | NBR/EPDM/ไวตัน | ประเภทเครื่องแลกเปลี่ยนความร้อน: | ประเภทกรอบและแผ่น |

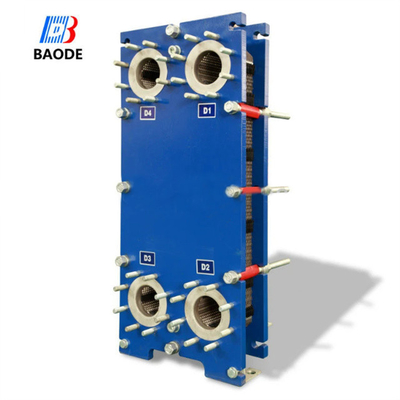

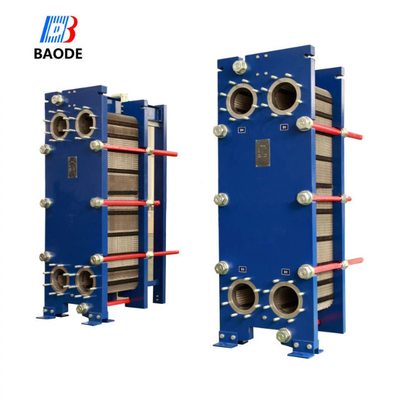

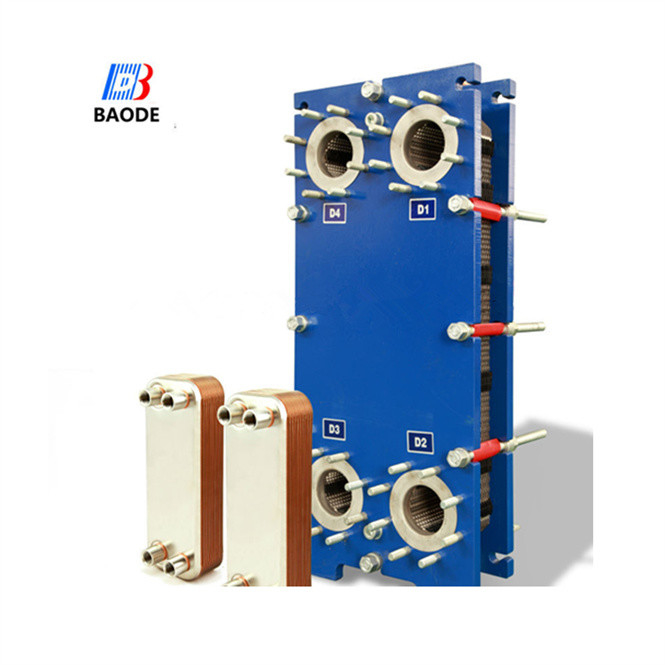

เครื่องแลกเปลี่ยนความร้อนแผ่นกระปุก SH60 10/16 bar 20kg/s สําหรับ HVAC การทําความร้อนด้วยควาย
| รุ่น | SH60 | |
| อ้างอิงข้าม | TS6M | |
| ความสูง, H [mm] | 704 | 704 |
| ความกว้าง, W [มม] | 400 | 410 |
| นิติฐานความยาว, L [mm] | 530 | 540 |
| ความยาวมาตรฐานสูงสุด, L [mm] | 1430 | 1440 |
| ระยะทางด้านล่างของท่าเรือ, VC [mm] | 380 | 380 |
| ระยะทางด้านขวาของท่าเรือ HC [mm] | 203 | 203 |
| อุณหภูมิสูงสุด [°C] | 180 | 180 |
| ความดันสูงสุด [barg] | 16 | 20.6 |
| ขนาด flange | DN65/2' | DN65/2' |
| อัตราการไหลผ่านสูงสุด [kg/s] | 20 | |
(การวัดในมิลลิเมตร, N หมายถึงจํานวนแผ่น)
| วัสดุของแผ่น | ประเภทของน้ําเหลวที่เหมาะสม | ||
| สแตนเลส (AISI304.316 เป็นต้น) | น้ําบริสุทธิ์ น้ําปกติ น้ํามันสําหรับอาหาร น้ํามันแร่ | ||
| Ti, Ti-pd | น้ําทะเล น้ําเกลือ น้ําแร่ | ||
| 20Cr, 18Ni, 6Mo (254SMO) | กรดซัลฟูริกลดละลาย โซลูชั่นน้ําอินทรีย์ | ||
| นี | โซดาคาวสติกความร้อนสูงและความเข้มข้น | ||
| แฮสเทลโลย (C276, D205, B2G) | ความเข้มข้นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดฟอสฟอริก | ||
| วัสดุของกระปุก | อุณหภูมิการทํางาน °C | ประเภทของน้ําเหลวที่เหมาะสม | |
| NBR | -15 ~ + 135 ° C | น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ | |
| EPDM | -25 ~ + 180 ° C | น้ําร้อน, คัน, กรด, แอลคาลี | |
| F26 | -55 ~ + 230 ° C | กรด แอลคาลี | |
| TPF | -0 ~ + 160 ° C | ไส้กรดมุ่งเน้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน | |
Baode Frame and plate heat exchanger เป็นแบรนด์อันดับ 1 ของจีนในอุตสาหกรรมแลกเปลี่ยนความร้อนแผ่นเครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยชุดของแผ่นโลหะ corrugated กับ portholes สําหรับการผ่านของเหลวสองระหว่างที่การถ่ายทอดความร้อนจะเกิดขึ้น. แพ็คแผ่นถูกประกอบระหว่างแผ่นกรอบคงที่และแผ่นความดันที่เคลื่อนไหวและบดด้วยบอลท์บิดแผ่นมีการติดตั้งกับการประกอบที่ปิดช่องระหว่างแผ่นและนําของเหลวไปยังช่องทางที่สลับจํานวนของแผ่นถูกกําหนดโดยอัตราการไหลของความเร็ว, คุณสมบัติทางกายภาพของของเหลว, ความดันตกและโปรแกรมอุณหภูมิผนังคลื่นส่งเสริมความวุ่นวายของของเหลวและสนับสนุนแผ่นต่อต้านความดันความต่าง.แผ่นกรอบและแผ่นความดันถูกแขวนจากแท่งขัดด้านบนและตั้งโดยแท่งนําด้านล่าง ซึ่งทั้งสองถูกติดตั้งกับเสารองการเชื่อมโยงตั้งอยู่ในแผ่นกรอบหรือ, หากของเหลวหนึ่งหรือทั้งคู่ทํามากกว่าการผ่านครั้งเดียวภายในหน่วย, ในกรอบและแผ่นความดัน
หลักการทํางาน
ช่องทางถูกสร้างขึ้นระหว่างแผ่นและช่องทางมุมถูกจัดวางเพื่อให้สื่อสองหลอดผ่านช่องทางที่สลับกัน ความร้อนถูกโอนผ่านแผ่นระหว่างช่องทางและการไหลผ่านแบบตรงข้ามทั้งหมดถูกเรทให้มีประสิทธิภาพสูงสุดการปะทะของแผ่นให้ทางระหว่างแผ่น สนับสนุนแผ่นแต่ละแผ่นกับแผ่นที่อยู่ใกล้เคียง และเพิ่มความวุ่นวาย ส่งผลให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพ
เวลาในการจัดส่งสั้น
คุณภาพสูง
ราคาที่เหมาะสม
สร้างโดยลูกค้า
การออกแบบความรู้และการสนับสนุนลูกค้า
