Baode อุปกรณ์แลกเปลี่ยนความร้อน co.,Ltd

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Baode |
| ได้รับการรับรอง: | CE/UL |
| หมายเลขรุ่น: | ซีรีย์ BH30B |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | USD 150-200 per Unit |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 14-18 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500 หน่วย/หน่วยต่อเดือน |
| ชื่อสินค้า: | แผ่นก๊าซเก็ต แลกเปลี่ยนความร้อน สแตนเลส AISI316 แผ่น NBR | การใช้งาน: | อุตสาหกรรมอาหาร, CIP Heating |
|---|---|---|---|
| วัสดุกรอบ: | เหล็กกล้าคาร์บอน | วัสดุแผ่น: | สแตนเลส AISI316, 304, TI, NI |
| ปะเก็น: | NBR/EPDM/ไวตัน |

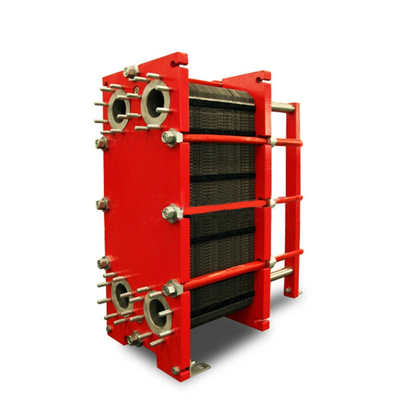

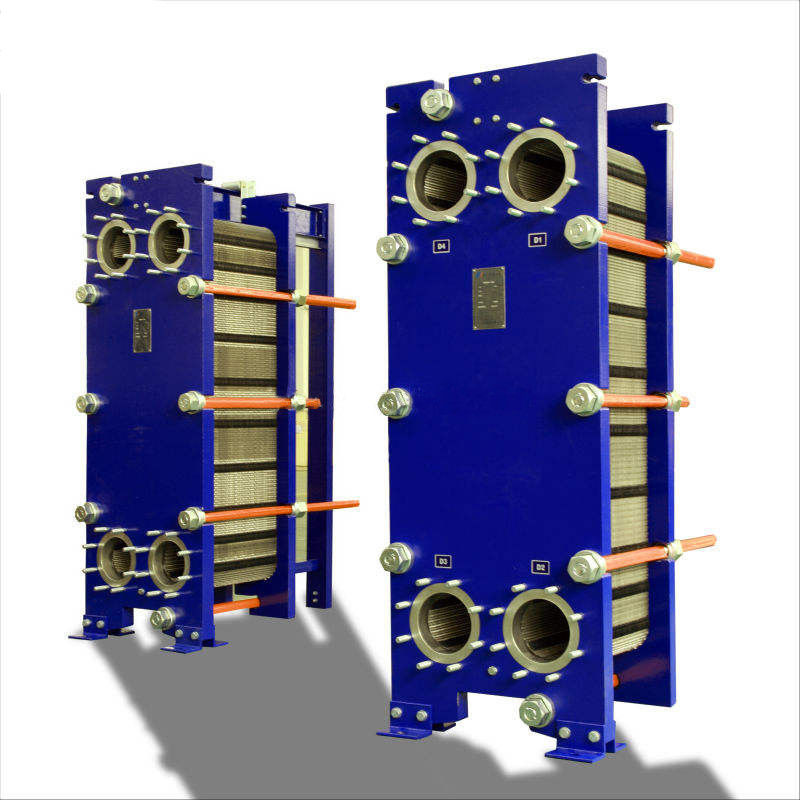

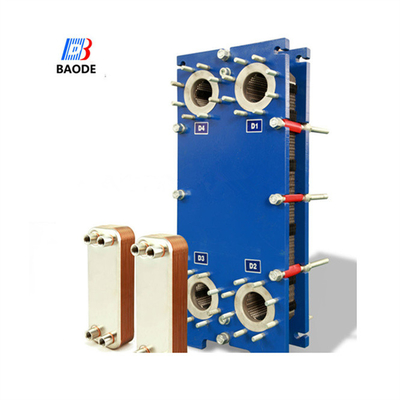

แผ่นก๊าซเก็ต แลกเปลี่ยนความร้อน สแตนเลส AISI316 แผ่น NBR
| รุ่น | BH30B |
| อ้างอิงข้าม | M3 |
| ความสูง, H [mm] | 480 |
| ความกว้าง, W [มม] | 180 |
| นิติฐานความยาว, L [mm] | 400 |
| ความยาวมาตรฐานสูงสุด, L [mm] | 650 |
| ระยะทางด้านล่างของท่าเรือ, VC [mm] | 357 |
| ระยะทางด้านขวาของท่าเรือ HC [mm] | 60 |
| อุณหภูมิสูงสุด [°C] | 180 |
| ความดันสูงสุด [barg] | 16 |
| ขนาด flange | ท่อ 1 1/4 นิ้ว |
| อัตราการไหลผ่านสูงสุด [kg/s] | 4 |
(การวัดในมิลลิเมตร, N หมายถึงจํานวนแผ่น)
| วัสดุของแผ่น | ประเภทของน้ําเหลวที่เหมาะสม | ||
| สแตนเลส (AISI304.316 เป็นต้น) | น้ําบริสุทธิ์ น้ําปกติ น้ํามันสําหรับอาหาร น้ํามันแร่ | ||
| Ti, Ti-pd | น้ําทะเล น้ําเกลือ น้ําแร่ | ||
| 20Cr, 18Ni, 6Mo (254SMO) | กรดซัลฟูริกลดละลาย โซลูชั่นน้ําอินทรีย์ | ||
| นี | โซดาคาวสติกความร้อนสูงและความเข้มข้น | ||
| แฮสเทลโลย (C276, D205, B2G) | ความเข้มข้นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดฟอสฟอริก | ||
| วัสดุของกระปุก | อุณหภูมิการทํางาน °C | ประเภทของน้ําเหลวที่เหมาะสม | |
| NBR | -15 ~ + 135 ° C | น้ํา น้ําทะเล น้ํามันแร่ น้ําเกลือ | |
| EPDM | -25 ~ + 180 ° C | น้ําร้อน, คัน, กรด, แอลคาลี | |
| F26 | -55 ~ + 230 ° C | กรด แอลคาลี | |
| TPF | -0 ~ + 160 ° C | ไส้กรดมุ่งเน้นสูง แอลคาลี น้ํามันอุณหภูมิสูง คัน | |
การออกแบบมาตรฐาน
เครื่องแลกเปลี่ยนความร้อนแผ่นประกอบด้วยแพ็คของแผ่นโลหะ corrugated กับ portholes สําหรับการผ่านของเหลวสอง
ระหว่างที่การถ่ายทอดความร้อนจะเกิดขึ้น แพ็คแผ่นถูกประกอบระหว่างแผ่นกรอบคงที่และแผ่นความดันที่เคลื่อนไหว และถูกกดโดยบอลท์ขัดแผ่นได้รับการติดตั้งด้วยการปักที่ปิดช่อง interpolate และนําของเหลวไปยังช่องทางที่สลับจํานวนของแผ่นถูกกําหนดโดยอัตราการไหลของความเร็ว, คุณสมบัติทางกายภาพของของเหลว, ความดันตกและโปรแกรมอุณหภูมิ
ผิวเคลื่อนแผ่นส่งเสริมความวุ่นวายของของเหลวและสนับสนุนแผ่นต่อต้านความดันความแตกต่างแผ่นกรอบและแผ่นความดันถูกแขวนจากแท่นพกพาบนและตั้งโดยแท่นนําล่างการเชื่อมโยงตั้งอยู่ในแผ่นกรอบ หรือ, หากของเหลวหนึ่งหรือทั้งคู่ทํามากกว่าการผ่านครั้งเดียวภายในหน่วย, ในกรอบและแผ่นความดัน
ความจุเฉพาะ
อัตราการไหลของของเหลว
ยอมรับสูงสุด 16 kg/s (250 gpm) ขึ้นอยู่กับสื่อ
โปรแกรมลดความดันและอุณหภูมิ
เครื่องทําความร้อนน้ําด้วยควาย
300 ถึง 800 kW
หลักการทํางาน
ช่องทางถูกสร้างขึ้นระหว่างแผ่นและช่องทางมุมถูกจัดวางเพื่อให้สื่อสองกระแสผ่านช่องทางที่สลับกัน ความร้อนถูกโอนผ่านแผ่นระหว่างช่องทางและการไหลของกระแสตรงข้ามที่สมบูรณ์แบบถูกสร้างขึ้นเพื่อประสิทธิภาพสูงสุดการปะทะของแผ่นให้ทางระหว่างแผ่น สนับสนุนแผ่นแต่ละแผ่นกับแผ่นที่อยู่ใกล้เคียง และเพิ่มความวุ่นวาย ส่งผลให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพ
ข้อดีของเครื่องแลกเปลี่ยนความร้อนแผ่น Baode
* สเปลสน้อยกว่าและมีประสิทธิภาพมากขึ้น
บาโอเดพล็อตประปาเครื่องแลกเปลี่ยนความร้อนมีขนาดคอมแพคต์! ด้วยการออกแบบคอมแพคต์ พวกเขาเพียงต้องการพื้นที่น้อยกว่า 22~50% ในระบบคุณเพียงแค่ต้องการปั๊มขนาดเล็ก ๆ ที่จะใช้พลังงานน้อยลง.
*มีประสิทธิภาพมากกว่าเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อถึง 6 เท่า.
เปรียบเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าเปลือกกล่องเครื่องแลกเปลี่ยนความร้อนแผ่น/เครื่องแลกเปลี่ยนความร้อนกรอบและแผ่นมีประสิทธิภาพในการถ่ายทอดความร้อนสูงถึง 6 เท่ารวมกันกับปริมาณของของเหลวที่ต่ํา และค่าการถ่ายทอดความร้อนที่สูงทําให้มันง่ายที่จะควบคุมการทําความร้อนหรือทําความเย็น
*บํารุงรักษาง่าย
เมื่อมีการทําความสะอาดที่จําเป็นเครื่องแลกเปลี่ยนความร้อนแผ่นประปาสามารถเปิดได้อย่างง่ายดาย ให้การเข้าถึงพื้นผิวแผ่น ใช้น้ําดันหรือของเหลวบางส่วนเพื่อทําความสะอาด
